Chapitre I Avant-propos

Introduction

Suite à l'harmonisation européenne de 1995, la tension d'alimentation déclarée au Royaume-Uni et en Australie est désormais de 230 V, avec une tolérance de +10 % à -6 %. Cela signifie que la tension d'alimentation peut théoriquement varier entre 216,2 V et 253 V, selon les conditions locales. Cependant, la tension moyenne fournie par le réseau national est de 242 V, contre 230 V pour la tension nominale européenne. La tension d'alimentation moyenne en Irlande du Nord est d'environ 239 V, et de 235 V en République d'Irlande.

Remarques

Cette déclaration vous permet d'utiliser et d'entretenir facilement le système. L'installation, l'utilisation et l'entretien de cet appareil doivent être strictement conformes à ce manuel.

1. Assurez-vous de lire attentivement avant d'utiliser

2. Afin d'éviter toute blessure à la sécurité des personnes, l'appareil doit être doté de fixations solides

3. L'appareil ne doit pas être installé dans des zones à forte humidité ou température, ni dans des endroits où se trouvent des gaz inflammables.

4. L'ouverture du boîtier de l'appareil annule la garantie

Déballage, stockage et manutention

Déballage

L'optimisation de la tension a subi une inspection rigoureuse avant de quitter l'usine, mais elle peut être endommagée pendant le transport. Après le déballage, vérifiez :

1. voltage optimisations for damage

2. Le manuel d'utilisation est présent

3. La certification est présente

4. Pièces de support des produits et autres accessoires commandés (1 cache-borne, 1 cache-interrupteur)

S'il y a des dommages ou des pièces manquantes, veuillez nous en informer.

Stockage

Ce produit doit être stocké en tenant compte des éléments suivants.

1. Placé dans un endroit sec et bien aéré

2. Température ambiante -10℃ ~ 40oC

3. Humidité relative inférieure à 90 %, et à l'abri des gouttes de condensation d'eau

4. Loin des gaz et liquides corrosifs

Manutention

Lors de la manipulation du produit, évitez les fortes vibrations et les chocs, portez toujours l'emballage comme indiqué sur la boîte.

ChapitreⅡ Présentation du produit

Spécifications principales

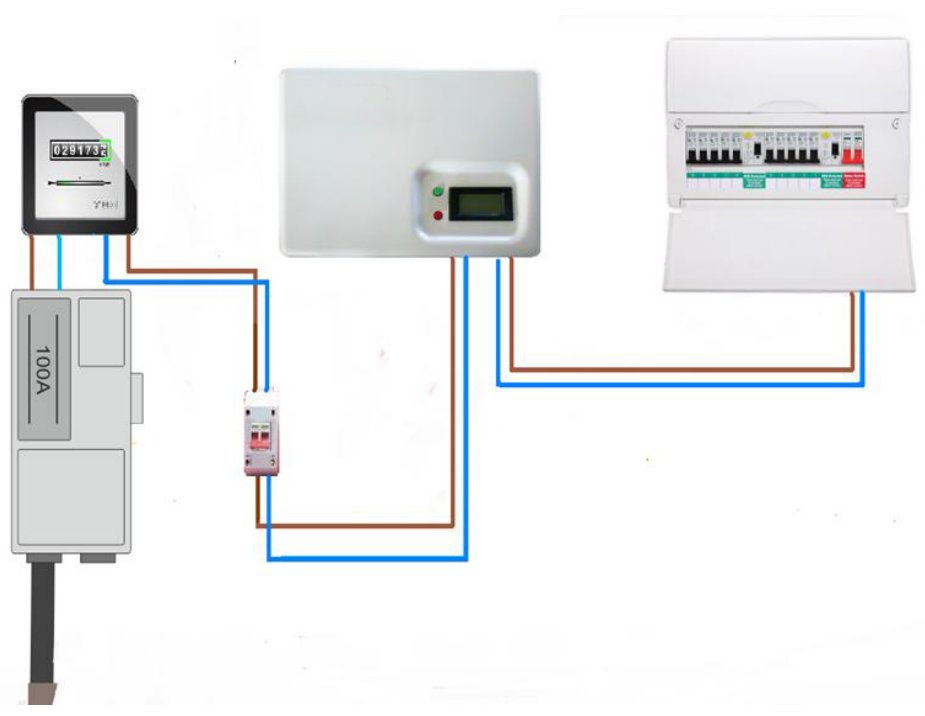

Schéma de principe

Les optimisations de tension sont connectées entre l'isolateur principal et le tableau de distribution, ce qui optimisera l'alimentation de votre maison, en abaissant la tension des appareils. (Voir tableau 2.2)

graphique 2.2

Chapitre III Installation et fonctionnement

Lors de l'installation de l'appareil, vous devez prêter attention au choix de l'emplacement d'installation, à une bonne ventilation, à une charge correctement configurée, à la sélection de câbles de taille appropriée.

▲ Avertissements : Veuillez tenir la plaque de base pour l'installation, la capacité portante du couvercle en plastique est inférieure, n'utilisez pas le couvercle en plastique pour manipuler l'appareil

Fil

Tailles de câbles recommandées

Vous trouverez ci-dessous la section recommandée des câbles d'alimentation.

(La section transversale recommandée des câbles est indiquée dans le tableau 3.1)

Installation

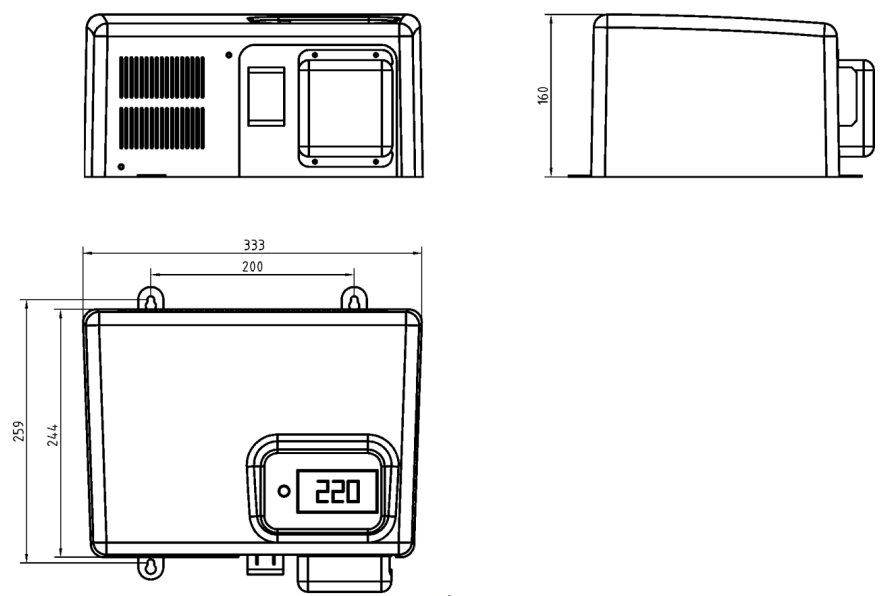

Aperçu et dimensions d'installation (voir tableau 3.1)

graphique 3.1

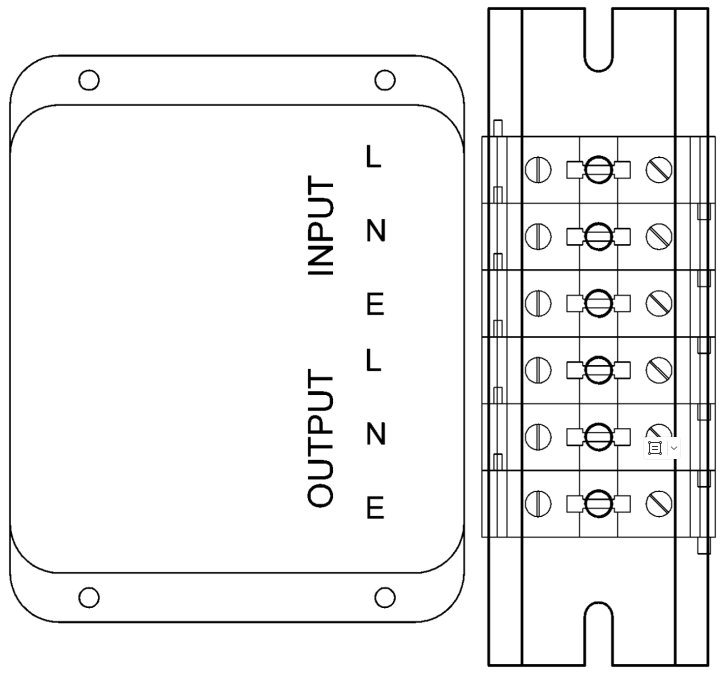

Borne de connexion

Conformément au câblage selon le tableau suivant (voir tableau 3.2)

Graphique 3.2

Remarque : Vérifiez que l'alimentation est isolée avant de commencer toute intervention. Connectez les entrées/sorties conformément au schéma de câblage suivant (voir schéma 3.2).

En cours d'exécution

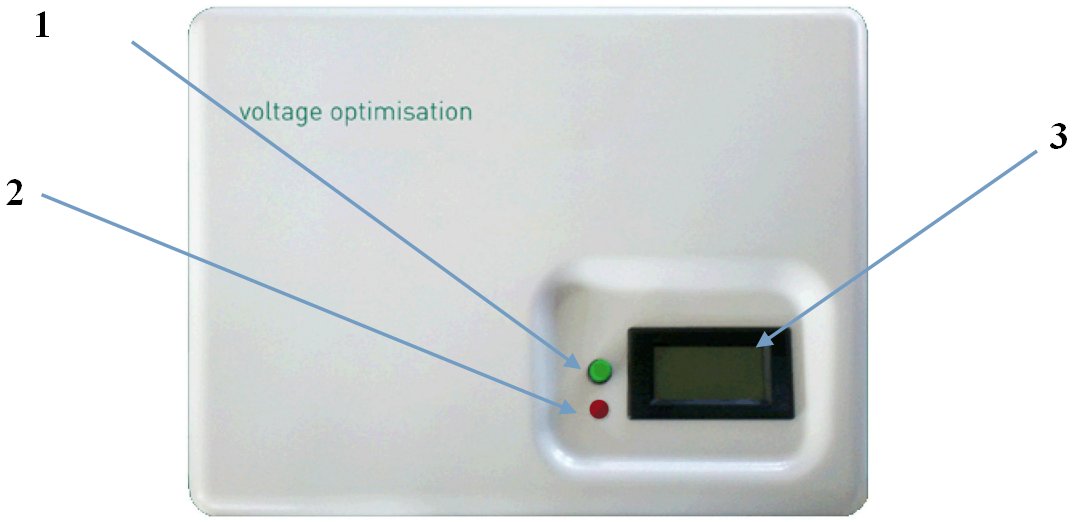

Composants sur la carte PC Spécification des fonctions (voir tableau 3.3)

graphique 3.3

1. Bouton : bouton vers le haut --- affichage de la tension de sortie, bouton vers le bas --- affichage de la tension d'entrée

2. Écran LCD : affiche la tension d'entrée et de sortie

3. Bouton rouge : Bouton marche/arrêt de l'écran d'affichage (une fois l'installation terminée, veuillez vous assurer que l'écran est éteint et expliquez au locataire comment l'utiliser)

Marche/Arrêt

1. Avec l'optimiseur correctement câblé, l'isolateur principal peut être activé pour réalimenter la propriété

2. L'isolement de l'interrupteur principal désactive les optimisations de tension et, par conséquent, la perte de puissance de la propriété

Remarques

N'installez pas plus d'un équipement d'optimisation dans votre propriété

Sous tension

L'alimentation entrante fluctue constamment. Si la tension chute en dessous de la limite inférieure, l'optimisation de la tension reviendra automatiquement à la tension secteur.

Surintensité

L'optimisation de tension a une valeur nominale continue de 55 A ; le transformateur est conçu pour supporter une surintensité pendant environ une heure. Passé ce délai, si la surintensité n'est pas revenue à son niveau nominal, l'optimiseur repasse automatiquement en mode bypass.

Mode de contournement

Cette opération est automatiquement activée par l'optimiseur pour des raisons de protection. Dans cet état, la tension d'alimentation de la propriété est maintenue. Cependant, l'optimisation de tension ne réduit pas la tension à ce moment-là.

Chapitre Ⅳ

Dépannage

Chapitre Ⅴ Assurance de service

En tant qu'utilisateurs professionnels, vous bénéficiez du service suivant :

1. Support technique.

2. Dès réception de la notification, réponse dans les 24 heures.

3. Garantie du fabricant de 5 ans.

Lorsque vous confirmez la panne de l'équipement, veuillez nous contacter rapidement et fournir le modèle de l'équipement, le numéro de série et une description complète du problème.

Cependant, si l'une des situations suivantes se produit, elle n'est pas incluse dans la garantie :

1. Non autorisé par l'entreprise, la réparation et les dommages ont été effectués

2. Fonctionnement ou utilisation incorrecte

3. Ne pas nettoyer avec des produits chimiques

4. Des conditions environnementales anormales dépassent les spécifications, entraînant des dommages

5. Les dommages délibérés

6. Catastrophes naturelles

Chapitre VI Instructions d'installation

Alimentation électrique

Nous recommandons l'utilisation de cet appareil sur les propriétés dont l'alimentation électrique est supérieure à 235 V. L'alimentation de votre propriété doit être équipée d'un sectionneur de puissance appropriée pour permettre l'installation de l'appareil.

Installation et fourniture

Veuillez lire et comprendre ces instructions avant de commencer le travail.

Remarque : il est de la responsabilité de l'électricien effectuant les travaux de s'assurer que l'installation est conforme à la norme de câblage BS7671 en vigueur. Pendant le transport, l'appareil sera soumis à des mouvements et des vibrations ; ces éléments doivent être vérifiés et resserrés par l'électricien effectuant les travaux. Le non-respect de ces consignes pourrait entraîner une panne de l'appareil et annuler la garantie du produit.

1. Inspectez l'installation pour vous assurer de son bon fonctionnement avant toute intervention. En cas de défaut, vous êtes légalement tenu d'en informer le client.

2. Isolez l'alimentation et vérifiez qu'elle est hors tension. Si aucun sectionneur n'est installé, faites-en installer un avant de commencer les travaux.

3. À l'aide du gabarit fourni, marquez et percez les points de fixation appropriés à l'emplacement souhaité. Assurez-vous que l'appareil est solidement fixé.

4. Retirez le câble d'alimentation entrant du tableau électrique. Trouvez la meilleure façon de dévier les câbles vers les bornes des optimisations de tension.

5. Connectez les câbles entrants conformément au tableau ci-dessous. Les optimisations de tension doivent être mises à la terre, mais nous vous recommandons de ne pas retirer la terre existante mais d'en installer une nouvelle à partir du MET ou de la barre de terre à l'intérieur de l'unité de consommation.

6. Connectez les nouveaux câbles pour renvoyer la ligne et le neutre à l'unité de consommation.

7. Vérifiez la sécurité et la polarité de toutes les connexions

8. Effectuer tous les tests de sécurité électrique conformément à l'édition actuelle de la norme BS7671

9. Effectuez un test de tension au point le plus éloigné du bloc consommateur.

10. Enregistrez le numéro de série de vos optimisations de tension et remplissez les documents d'enregistrement de la garantie

11. Délivrer un certificat de travaux mineurs de l'installation

L'optimisation de la tension vise à réduire la tension de votre maison pour un meilleur rendement. Le MVO réduit votre empreinte carbone, vous fait économiser de l'énergie et de l'argent. Optimiser la tension de votre maison améliore les performances de vos appareils électriques.

L'appareil possède une portée prédéfinie, déterminée par votre alimentation. Le MVO est logé dans un boîtier en acier rigide avec un couvercle en plastique robuste. Il ne contient aucune pièce réparable par l'utilisateur.

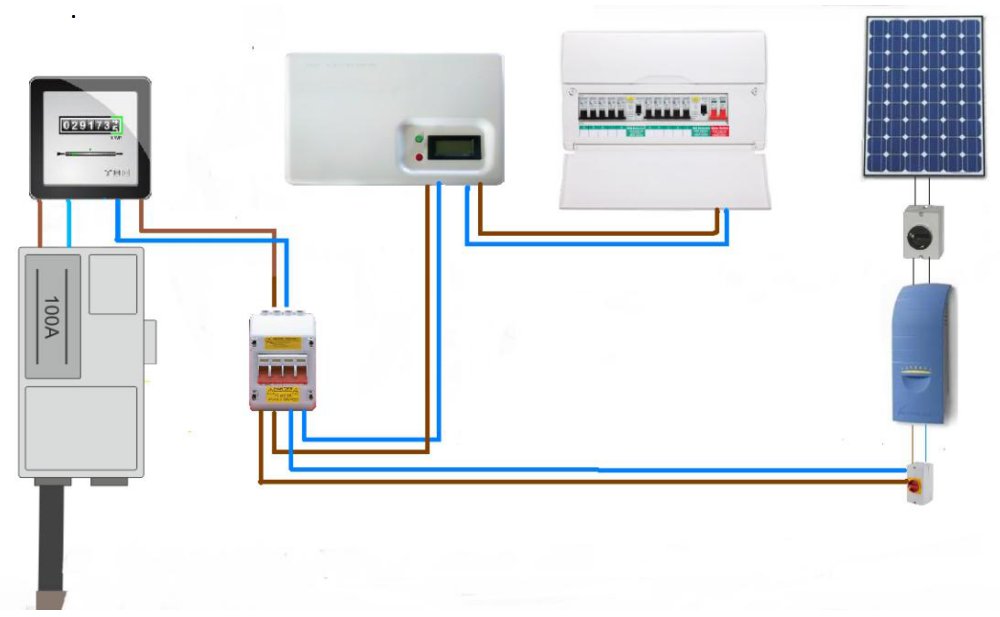

Chapitre VII Intégration avec un système photovoltaïque domestique

Il s'agit de la configuration typique lorsque l'unité doit être installée à côté d'un système photovoltaïque domestique

Clause de non-responsabilité

Nous nous efforcerons toujours de fournir un produit entièrement testé et durablement sans défaut. Cependant, en cas de falsification du produit, nous nous réservons le droit de retirer la garantie du produit. De plus, nous déclinons toute responsabilité en cas de dommages causés à vos appareils ou aux optimisations de tension. Par conséquent, ses dirigeants, distributeurs et agents ne sauraient, en aucun cas et quelles que soient les circonstances, être tenus responsables des réclamations, dommages, demandes, pertes, frais et dépenses, quelle qu'en soit la nature, y compris, sans s'y limiter, les dommages accessoires, punitifs ou consécutifs, la perte ou l'endommagement d'un bien, quelle qu'en soit la nature, la perte de données, les pertes causées par un virus électronique ou informatique, la perte d'utilisation, la perte de revenus ou de bénéfices, les réclamations de tiers ou toute autre perte, quelle qu'en soit la nature ou le caractère, résultant d'une mauvaise utilisation de notre produit.

NE JAMAIS OUVRIR LE PRODUIT.

Assurez-vous toujours que tout travail électrique est effectué par un électricien agréé et qualifié.
