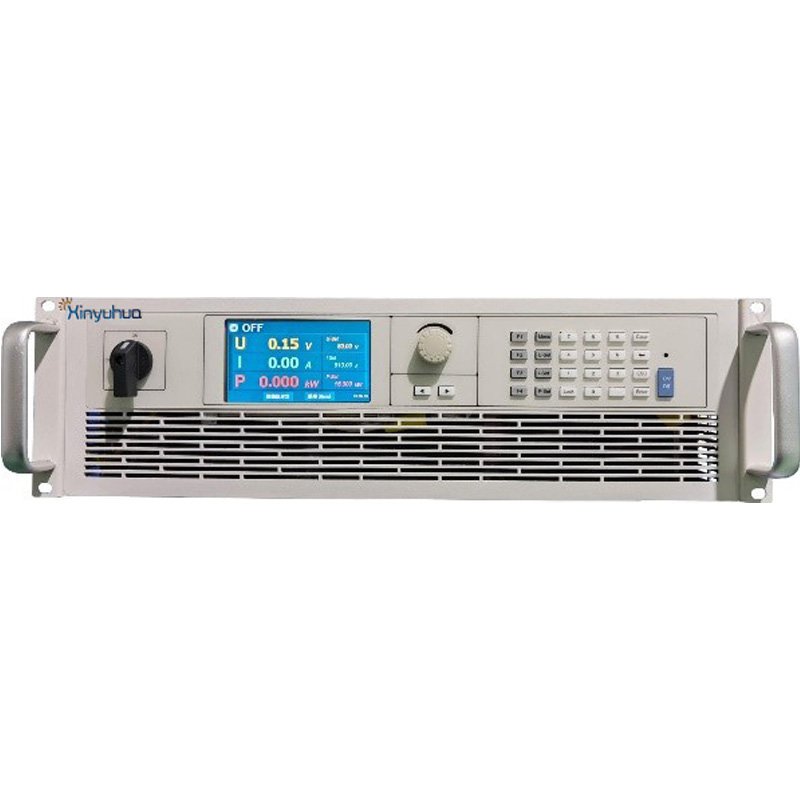

Simulateur De Réseau Photovoltaïque

Présentation du produit:

Le simulateur de parc photovoltaïque adopte une isolation haute fréquence et une technologie PFC active, combinées à une technologie avancée de commutation logicielle multi-résonante LLC, pour un rendement extrêmement élevé à tous les points de fonctionnement. Le châssis standard 3U atteint une puissance de sortie élevée de 15 kW. La fonction de sortie à plage automatique de cette série d'alimentations permet une plus large gamme de combinaisons de tension et de courant sur toute la plage de puissance, augmentant ainsi considérablement la flexibilité d'utilisation.

Renseignez-vous maintenant Ajouter au panier de demandes

détails du produit

Caractéristiques du produit

(1) Écran tactile couleur, fonctionnement simple, rapide et intuitif ;

(2) Plage automatique, entrée large plage

(3) Tension de machine unique 0-80V à 0-1500V, puissance 0-2kW à 0-15kW

(4) Avec la fonction de fonctionnement parallèle, augmentez la puissance de sortie

(5) Commutation automatique des modes tension constante (CV), courant constant (CC) et puissance constante (CP)

(6) Avec PFC actif, le facteur de puissance d'entrée peut atteindre 0,99

(7) La technologie de commutation douce multi-résonante LLC est adoptée et l'efficacité peut atteindre 93 %

(8) Fonctions de protection complètes : OVP, OCP, OPP, OTP et protection contre les surtensions/sous-tensions d'entrée

(9) Plusieurs courbes de test standard intégrées pour un appel rapide

(10) Avec fonction de simulation de réseau photovoltaïque

(11) Avec fonction de simulation de batterie

(12) Avec la fonction « boîte noire », il peut enregistrer automatiquement les paramètres de fonctionnement dans des conditions anormales pour une inspection et une maintenance ultérieures

(13) Prise en charge de plusieurs télécommandes, RS232 standard, RS485 en option, CAN, LAN, GPIB, contrôle analogique, etc.

Recommandations typiques

u Large plage de sortie de la plage automatique

Le simulateur de réseau photovoltaïque étend la plage de combinaison de tension et de courant à pleine puissance, et la plage de sortie d'une seule alimentation est 3 fois supérieure à celle d'une alimentation traditionnelle.

Par exemple, le simulateur photovoltaïque peut fournir un courant de sortie de 30 A à 500 V, un courant de sortie de 90 A à 166,6 V et une puissance maximale de 15 kW à n'importe quelle tension comprise entre 166,6 et 500 V. Alors que l'alimentation traditionnelle de 500 V/15 kW fournit un courant de sortie de 30 A à 500 V, elle ne peut fournir que 30 A à 166,6 V, et la puissance est réduite à 5 kW.

Simulateur de parc photovoltaïque Alimentation électrique normale

u Affichage en temps réel de la courbe de simulation du simulateur de parc photovoltaïque en mode oscilloscope

Le simulateur de parc photovoltaïque intègre un modèle SAS permettant de simuler la courbe IV/PV du parc de cellules solaires. Après avoir simplement paramétré l'utilisateur, la courbe peut être générée en interne et transmise, afin de tester l'efficacité du suivi de puissance maximale statique et dynamique de l'onduleur. Ce mode intègre également une fonction oscilloscope permettant d'afficher la courbe IV/PV sur l'écran tactile et le point de coordonnées de fonctionnement actuel en temps réel. Intuitif, simple et efficace, il est également disponible.

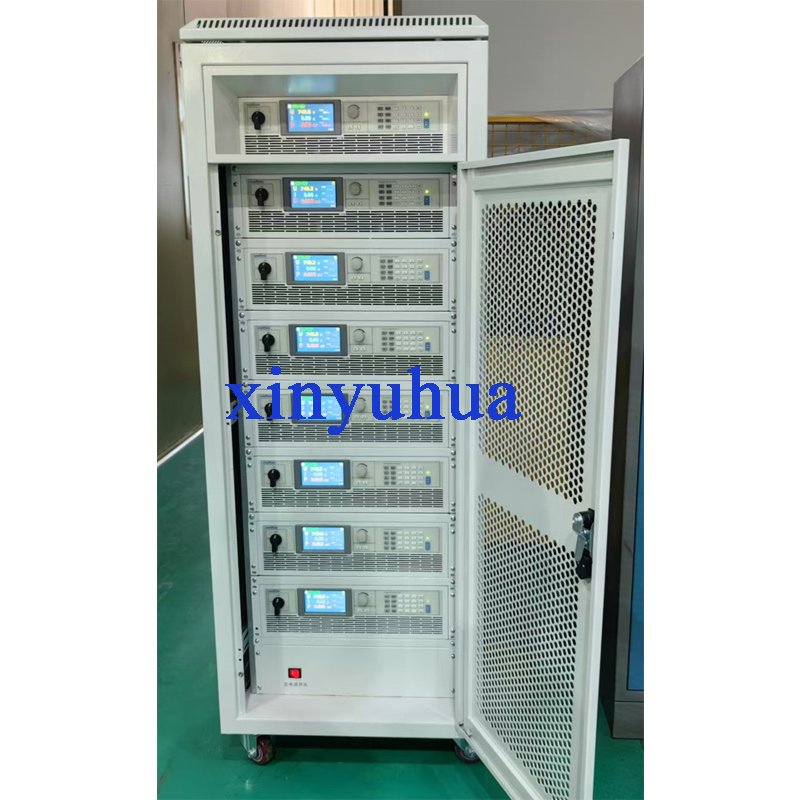

u La fonction machine parallèle réalise l'expansion

Spéc.:

Product model		XD6380 -120M	XD630 -150M	XD6380 -170	XD6380 -340	XD6380 -510	XD6380 -510X
Input	phase	one-phase two-wire+PE		three-phase three-wire+PE
	voltage	198V~242VAC		340V~420VAC
	frequency	47-63HZ
Output	voltage	0～80V
	current	0~120A	0~150A	0~170A	0~340A	0~510A	0~510A
	power	0~1.8KW	0~3KW	0~5KW	0~10KW	0~15KW	0~18KW
Display mode		4.3 inch colorful LCD screen
Voltage resolution		0.01V
Current resolution		0.01A(＞1000A,0.1A)
Power resolution		0.001kW(＞100kW,0.01kW)
Setting accuracy¹	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Measuring accuracy	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Ripples 20Hz~2MHz	Vrms	30mV
	Vpp	250mV
Load effect	voltage	≤0.05%F.S.
	current	≤0.15%F.S.
Source effect	voltage	≤0.02%F.S.
	current	≤0.05%F.S.
Transient response time²		≤2ms
Rise time		50ms(10%-90%)
Temperature drift	voltage	0.05% set value
	current	0.05% set value
Typical power factor		≥0.99
Noise		≤65dB(A)
OVP range		110%F.S
Voltage compensation		Maximum lead voltage reduction compensation: 4V
Communication function		Standard:RS-232, optional:485, GPIB, LAN, CAN
Protective function		OVP, OCP, OPP, OTP, Vsense reverse protection, input OV/LV protection
Analog interface(optional)		Start, stop, alarm, 0-5V, 0-10V or 4-20mA
Efficiency		～93%
Operating temperature		0~40℃
Storage temperature		-10~70℃
Humidity		20%~90%,no condensation
Volume		19" Standard chassis 3U height 482×133.3×610
Weight		17kg	17kg	18kg	29kg	40kg	41kg
Remark		1. Set the test condition of accuracy/measurement accuracy as (25℃±5℃); 2. The time it takes for the output voltage to return to within "0.75% of the stable value" when the load changes from 100% to 50% or reverse.

Product model

XD63300

-30M

XD63300

-40M

XD63300

-50

XD63300

-100

XD63300

-150

XD63300

-150

Input

phase

one-phase two-wire+PE

three-phase three-wire+PE

voltage

198V~242VAC

340V~420VAC

frequency

47-63HZ

Output

voltage

0～300V

current

0~30A

0~40A

0~50A

0~100A

0~150A

power

0~1.8KW

0~3KW

0~5KW

0~10KW

0~15KW

0~18KW

Display mode

4.3 inch colorful LCD screen

Voltage resolution

0.01V

Current resolution

0.01A(＞1000A,0.1A)

Power resolution

0.001kW(＞100kW,0.01kW)

Setting accuracy¹

voltage

≤0.10%F.S.

current

≤0.25%F.S.

power

≤1.00%F.S.

Measuring accuracy

voltage

≤0.10%F.S.

current

≤0.25%F.S.

power

≤1.00%F.S.

Ripples

20Hz~2MHz

Vrms

50mV

Vpp

450mV

Load effect

voltage

≤0.05%F.S.

current

≤0.15%F.S.

Source effect

voltage

≤0.02%F.S.

current

≤0.05%F.S.

Transient response time²

≤5ms

Rise time

50ms(10%-90%)

Temperature drift

voltage

0.05% set value

current

0.05% set value

Typical power factor

≥0.99

Noise

≤65dB(A)

OVP range

110%F.S.

Voltage compensation

Maximum lead voltage reduction compensation: 3V

Communication function

Standard:RS-232, optional:485, GPIB, LAN, CAN

Protective function

OVP, OCP, OPP, OTP, Vsense reverse protection, input OV/LV protection

Analog interface(optional)

Start, stop, alarm, 0-5V, 0-10V or 4-20mA

Efficiency

～93%

Operating temperature

0~40℃

Storage temperature

-10~70℃

Humidity

20%~90%,no condensation

Volume

19" Standard chassis 3U height 482×133.3×610

Weight

17kg

18kg

29kg

40kg

41kg

Remark

1. Set the test condition of accuracy/measurement accuracy as (25℃±5℃);

2. The time it takes for the output voltage to return to within "0.75% of the stable value" when the load changes from 100% to 50% or reverse.

Product model		XD63500-30	XD63500-60	XD63500-90
Input	phase	three-phase three-wire+PE
	voltage	340V~420VAC
	frequency	47-63HZ
Output	voltage	0～500V
	current	0~30A	0~60A	0~90A
	power	0~5KW	0~10KW	0~15KW
Display mode		4.3 inch colorful LCD screen
Voltage resolution		0.01V
Current resolution		0.01A(＞1000A,0.1A)
Power resolution		0.001kW(＞100kW,0.01kW)
Setting accuracy¹	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Measuring accuracy	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Ripples 20Hz~2MHz	Vrms	70mV
	Vpp	700mV
Load effect	voltage	≤0.05%F.S.
	current	≤0.15%F.S.
Source effect	voltage	≤0.02%F.S.
	current	≤0.05%F.S.
Transient response time²		≤2ms
Rise time		50ms(10%-90%)
Temperature drift	voltage	0.05% set value
	current	0.05% set value
Typical power factor		≥0.99
Noise		≤65dB(A)
OVP range		110%F.S
Voltage compensation		Maximum lead voltage reduction compensation: 25V
Communication function		Standard:RS-232, optional:485, GPIB, LAN, CAN
Protective function		OVP, OCP, OPP, OTP, Vsense reverse protection, input OV/LV protection
Analog interface(optional)		Start, stop, alarm, 0-5V, 0-10V or 4-20mA
Efficiency		～93%
Operating temperature		0~40℃
Storage temperature		-10~70℃
Humidity		20%~90%,no condensation
Volume		19" Standard chassis 3U height 482×133.3×610
Weight		18kg	29kg	40kg
Remark		1. Set the test condition of accuracy/measurement accuracy as (25℃±5℃); 2. The time it takes for the output voltage to return to within "0.75% of the stable value" when the load changes from 100% to 50% or reverse.

Product model		XD63500 -20M	XD63500 -30M	XD63500 -40	XD63500 -80	XD63500 -120	XD63500 -120X
Input	phase	one-phase two-wire+PE		three-phase three-wire+PE
	voltage	198V~242VAC		340V~420VAC
	frequency	47-63HZ
Output	voltage	0～500V
	current	0~20A	0~30A	0~40A	0~80A	0~120A	0~120A
	power	0~1.8KW	0~3KW	0~5KW	0~10KW	0~15KW	0~18KW
Display mode		4.3 inch colorful LCD screen
Voltage resolution		0.01V
Current resolution		0.01A(＞1000A,0.1A)
Power resolution		0.001kW(＞100kW,0.01kW)
Setting accuracy¹	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Measuring accuracy	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Ripples 20Hz~2MHz	Vrms	70mV
	Vpp	700mV
Load effect	voltage	≤0.05%F.S.
	current	≤0.15%F.S.
Source effect	voltage	≤0.02%F.S.
	current	≤0.05%F.S.
Transient response time²		≤2ms
Rise time		50ms(10%-90%)
Temperature drift	voltage	0.05% set value
	current	0.05% set value
Typical power factor		≥0.99
Noise		≤65dB(A)
OVP range		110%F.S
Voltage compensation		Maximum lead voltage reduction compensation: 25V
Communication function		Standard:RS-232, optional:485, GPIB, LAN, CAN
Protective function		OVP, OCP, OPP, OTP, Vsense reverse protection, input OV/LV protection
Analog interface(optional)		Start, stop, alarm, 0-5V, 0-10V or 4-20mA
Efficiency		～93%
Operating temperature		0~40℃
Storage temperature		-10~70℃
Humidity		20%~90%,no condensation
Volume		19" Standard chassis 3U height 482×133.3×610
Weight		17kg	17kg	18kg	29kg	40kg	41kg
Remark		1. Set the test condition of accuracy/measurement accuracy as (25℃±5℃); 2. The time it takes for the output voltage to return to within "0.75% of the stable value" when the load changes from 100% to 50% or reverse.

Product model		XD63750 -10M	XD63750 -15M	XD63750 -20M	XD63750 -40	XD63750 -60	XD63750 -60X
Input	phase	one-phase two-wire+PE		three-phase three-wire+PE
	voltage	198V~242VAC		340V~420VAC
	frequency	47-63HZ
Output	voltage	0～750V
	current	0~10A	0~15A	0~20A	0~40A	0~60A	0~60A
	power	0~1.8KW	0~3KW	0~5KW	0~10KW	0~15KW	0~18KW
Display mode		4.3 inch colorful LCD screen
Voltage resolution		0.1V
Current resolution		0.01A(＞1000A时,0.1A)
Power resolution		0.001kW(＞100kW时,0.01kW)
Setting accuracy¹	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Measuring accuracy	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Ripples 20Hz~2MHz	Vrms	200mV
	Vpp	800mV
Load effect	voltage	≤0.05%F.S.
	current	≤0.15%F.S.
Source effect	voltage	≤0.02%F.S.
	current	≤0.05%F.S.
Transient response time²		≤2ms
Rise time		50ms(10%-90%)
Temperature drift	voltage	0.05% set value
	current	0.05% set value
Typical power factor		≥0.99
Noise		≤65dB(A)
OVP range		110%F.S
Voltage compensation		Maximum lead voltage reduction compensation: 37.5V
Communication function		Standard:RS-232, optional:485, GPIB, LAN, CAN
Protective function		OVP, OCP, OPP, OTP, Vsense reverse protection, input OV/LV protection
Analog interface(optional)		Start, stop, alarm, 0-5V, 0-10V or 4-20mA
Efficiency		～93%
Operating temperature		0~40℃
Storage temperature		-10~70℃
Humidity		20%~90%,no condensation
Volume		19" Standard chassis 3U height 482×133.3×610
Weight		17kg	17kg	18kg	29kg	40kg	41kg
Remark		1. Set the test condition of accuracy/measurement accuracy as (25℃±5℃); 2. The time it takes for the output voltage to return to within "0.75% of the stable value" when the load changes from 100% to 50% or reverse.

Product model		XD631000 -30	XD631500 -30	XD631000 -40	XD631500 -40	XD631500 -40X
Input	phase	three-phase three-wire+PE
	voltage	340V~420VAC
	frequency	47-63HZ
Output	voltage	0～1000V	0～1500V	0～1000V	0～1500V	0～1500V
	current	0~30A	0~30A	0~40A	0~40A	0~40A
	power	0~10KW	0~15KW	0~10KW	0~15KW	0~18KW
Display mode		4.3 inch colorful LCD screen
Voltage resolution		0.1V
Current resolution		0.01A(＞1000A时,0.1A)
Power resolution		0.001kW(＞100kW时,0.01kW)
Setting accuracy¹	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Measuring accuracy	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Ripples 20Hz~2MHz	Vrms	350mV	400mV	350mV	400mV		400mV
	Vpp	1600mV	2400mV	1600mV	2400mV		2400mV
Load effect	voltage	≤0.05%F.S.
	current	≤0.15%F.S.
Source effect	voltage	≤0.02%F.S.
	current	≤0.05%F.S.
Transient response time²		≤2ms
Rise time		50ms(10%-90%)
Temperature drift	voltage	0.05% set value
	current	0.05% set value
Typical power factor		≥0.99
Noise		≤65dB(A)
OVP range		110%F.S
Maximum lead voltage reduction compensation		25V
Communication function		Standard:RS-232, optional:485, GPIB, LAN, CAN
Protective function		OVP, OCP, OPP, OTP, Vsense reverse protection, input OV/LV protection
Analog interface(optional)		Start, stop, alarm, 0-5V, 0-10V or 4-20mA
Efficiency		～93%
Operating temperature		0~40℃
Storage temperature		-10~70℃
Humidity		20%~90%,no condensation
Volume		19" Standard chassis 3U height 482×133.3×610
Weight		29kg	40kg	29kg	40kg		41kg
Remark		1. Set the test condition of accuracy/measurement accuracy as (25℃±5℃); 2. The time it takes for the output voltage to return to within "0.75% of the stable value" when the load changes from 100% to 50% or reverse.

Product model		XD631000-60	XD631000-60X	XD632250-20	XD632250-20X
Input	phase	three-phase three-wire+PE
	voltage	340V~420VAC
	frequency	47-63HZ
Output	voltage	0～1000V	0～1000V	0～2250V	0～2250V
	current	0~60A	0~60A	0~20A	0~20A
	power	0~15KW	0~18KW	0~15KW	0~18KW
Display mode		4.3 inch colorful LCD screen
Voltage resolution		0.1V
Current resolution		0.01A(＞1000A时,0.1A)
Power resolution		0.001kW(＞100kW时,0.01kW)
Setting accuracy¹	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Measuring accuracy	voltage	≤0.10%F.S.
	current	≤0.25%F.S.
	power	≤1.00%F.S.
Ripples 20Hz~2MHz	Vrms	380mV		600mV
	Vpp	1800mV		3200mV
Load effect	voltage	≤0.05%F.S.
	current	≤0.15%F.S.
Source effect	voltage	≤0.02%F.S.
	current	≤0.05%F.S.
Transient response time²		≤2ms
Rise time		50ms(10%-90%)
Temperature drift	voltage	0.05% set value
	current	0.05% set value
Typical power factor		≥0.99
Noise		≤65dB(A)
OVP range		110%F.S
Maximum lead voltage reduction compensation		25V		37.5V
Communication function		Standard:RS-232, optional:485, GPIB, LAN, CAN
Protective function		OVP, OCP, OPP, OTP, Vsense reverse protection, input OV/LV protection
Analog interface(optional)		Start, stop, alarm, 0-5V, 0-10V or 4-20mA
Efficiency		～93%
Operating temperature		0~40℃
Storage temperature		-10~70℃
Humidity		20%~90%,no condensation
Volume		19" Standard chassis 3U height 482×133.3×610
Weight		40kg	41kg	40kg	41kg
Remark		1. Set the test condition of accuracy/measurement accuracy as (25℃±5℃); 2. The time it takes for the output voltage to return to within "0.75% of the stable value" when the load changes from 100% to 50% or reverse.

PV Array Simulator for Inverter & Solar Testing

Simulateur De Réseau Photovoltaïque

détails du produit

Caractéristiques du produit

Renseignez-vous maintenant

Abonnement à la newsletter

Produit

Contactez-nous

Réseaux sociaux

PV Array Simulator for Inverter & Solar Testing

Simulateur De Réseau Photovoltaïque

détails du produit

Caractéristiques du produit

Renseignez-vous maintenant

Produits connexes

Abonnement à la newsletter

Produit

Contactez-nous

Réseaux sociaux
