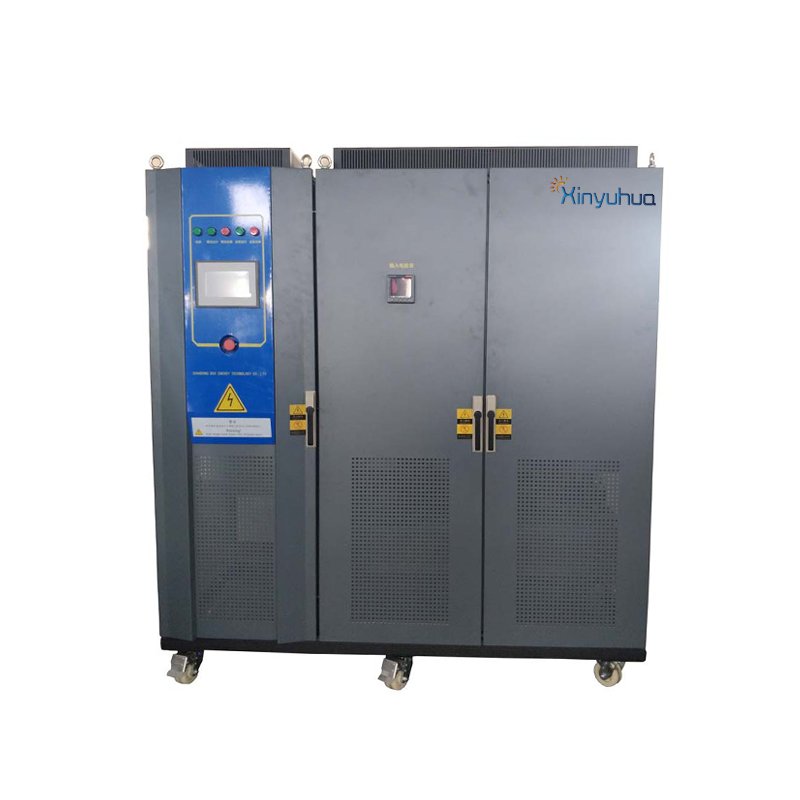

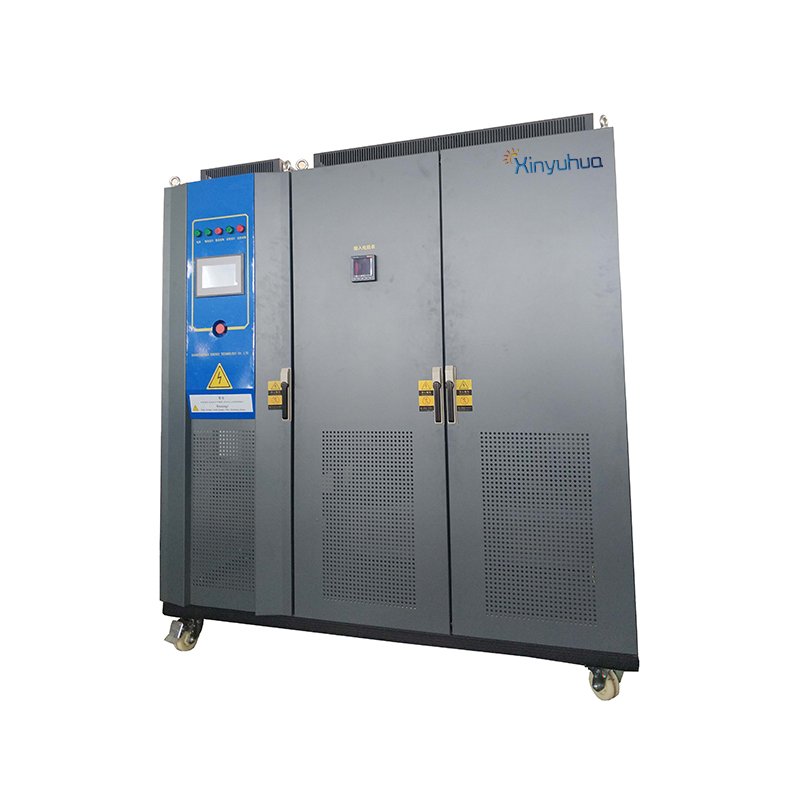

La définition et le principe du simulateur de réseau électrique
Il s'agit d'une alimentation CA simulant la sortie du réseau électrique. La sortie triphasée est réglable indépendamment. Elle permet d'empiler les harmoniques et de réaliser des expériences de maintien de basse tension. L'alimentation secteur est connectée au redresseur PWM triphasé via un transformateur d'isolement et une réactance triphasée pour former une tension continue stable. Trois groupes d'onduleurs PWM monophasés indépendants inversent la tension continue, la sortie étant isolée par un filtre LC du transformateur. Trois groupes monophasés constituent la sortie de l'alimentation triphasée. Le circuit principal du simulateur est l'alimentation analogique du réseau électrique et son mode de contrôle. Il est actuellement largement utilisé dans les laboratoires de test et d'identification d'onduleurs solaires, la recherche et le développement d'onduleurs solaires, les laboratoires d'électricité universitaires, les laboratoires d'électroménager, les tests de réception de produits et les tests de maintenance quotidienne.
Principales fonctions du simulateur de réseau électrique.
1. La tension triphasée peut être réglée indépendamment et la plage de réglage de phase est de 0 à 360 degrés ;
La tension triphasée de sortie et la phase peuvent être réglées indépendamment, sans influence mutuelle. La tension de chaque phase (2 phases) est réglable arbitrairement. La phase est réglable de 0 à 360 degrés sans angle mort.
2. Il peut injecter plusieurs harmoniques pour simuler le test d'adaptabilité de la qualité du réseau électrique ;
La source d'interférence peut être créée par intervention humaine, le nombre d'harmoniques peut être superposé 2 à 50 fois, en même temps, plus de 5 types d'harmoniques différents peuvent être injectés, et le contenu harmonique total n'est pas inférieur à 15 % ;
3. Il dispose d'une fonction de déclenchement synchrone, pratique et précise pour les tests de tension nulle, basse et haute ;
Grâce à ses fonctions indépendantes monophasées/biphasées de faible et de haute tension, la tension peut chuter instantanément sous 5 V, descendre à 1 % de la tension de consigne et remonter à 150 % de la tension de fonctionnement, avec une réponse dynamique de 1 ms. Il est compatible avec les tests de détection de basse tension des onduleurs solaires et des éoliennes. Il est également adapté à la réception du raccordement au réseau des centrales solaires et des parcs éoliens, aux tests de type des onduleurs solaires et à la détection de basse tension des éoliennes.
4. La fréquence de sortie est réglable en continu entre 45 et 65 Hz, et la distance de pas est de 0,01 Hz. Elle est facile à réaliser lors d'expériences de fréquence et d'essais anti-îlotage.
5. Il dispose d'une fonction de mémoire et peut définir plusieurs groupes de paramètres de tension, de fréquence et de phase courants pour le stockage, ce qui est pratique à utiliser avec une seule touche ;
6. Avec le mode de programmation par étapes, chaque étape peut définir la tension de sortie, la fréquence, le temps de fonctionnement, etc., le fonctionnement du cycle et les temps de cycle ;
7. Il dispose du mode de changement progressif et de saut de tension et de fréquence de sortie, et peut définir la tension de départ et la fréquence du changement progressif, ainsi que la tension de fin, la fréquence et le temps du changement progressif ;
8. Haute précision de mesure, adaptée au test d'une demi-onde sinusoïdale et d'autres formes d'onde similaires avec une composante CC ;
9. Fonction de limitation du courant et de la tension de sortie ;
10. Mode de protection : surtension, surintensité, surchauffe, surcharge, court-circuit, limitation de courant, limitation de tension, etc.
11. Pour un déchargement et un chargement à 100 %, le temps de réaction est inférieur à 20 ms, la capacité de surcharge est forte et le courant instantané peut supporter trois fois le courant nominal ;

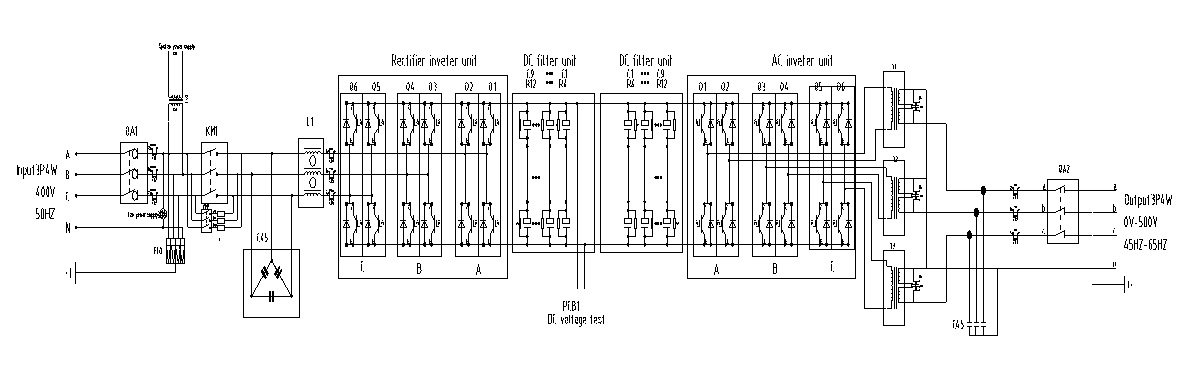

Schéma de principe :
Paramètre technique :
Model | AC2000-33300 | AC2000-33600 | AC2000-331000 | AC2000-332000 | AC2000-334000 | AC2000-336000 | AC2000-338000 | |
Capcity | 30kVA | 60kVA | 100kVA | 200kVA | 400kVA | 600kVA | 800kVA | |
AC input | Phase | 3P4W+PE | ||||||
AC input | Voltage | Phase voltage:220V±10%,line voltage:380V±10% | ||||||
AC input | Frequency | 50/60Hz±3Hz | ||||||
AC output | Phase | 3P4W | ||||||
Voltage | Phase voltage:10~300.0V | |||||||
Frequency | 45.0~65.0Hz | |||||||
Rated voltage(220Vac) | 90A | 136A | 180A | 302A | 607A | 911A | 1215A | |
Set voltage accuracy | Resolution: 0.1V, accuracy: 0.2% × Read value + 0.2% × Full scale value | |||||||
Set frequency accuracy | Resolution: 0.1Hz, accuracy: 0.05% | |||||||
Test voltage accuracy | Resolution: 0.1V, accuracy: 0.2% × Read value + 0.2% × Full scale value | |||||||
Test frequency accuracy | Resolution: 0.1Hz, accuracy: 0.05% | |||||||
Current | Resolution: 0.1a/1a, accuracy: 0.3% × Display value + 0.3% × Rated output value | |||||||
Power | Resolution: 0.1kw/0.01kw/0.001kw, accuracy: 0.45% × Read value + 0.45% × Full scale value | |||||||
Frequency stability | ≤0.1% | |||||||
Voltage distortion | Line load:THD<2% | |||||||
Transient recovery time | 20ms | |||||||
Voltage peak coefficient | 1.41±0.1 | |||||||
Source voltage effect | ≤1% | |||||||
Load effect | ≤1% | |||||||
Overload capacity | 105% < output ≤ 110% turn off the output in 10 minutes; Turn off the output in 5 minutes when 110% < output ≤ 120%; 120% < output ≤ 150% 2 seconds to turn off the output; | |||||||
Protect | IGBT overheating, IGBT overcurrent, transformer overheating, output overvoltage, output undervoltage, output overcurrent, output overload and output short circuit | |||||||
Efficiency | >86% | |||||||
Display mode | LCD | |||||||
Online adjustment function | The output voltage and frequency can be adjusted on line (45.0 ~ 65.0hz) | |||||||
Function | 1. Based on the principle of rectifier + inverter, it can realize 100% energy flow in both directions between load and power grid, and has two functions of power supply and load. | |||||||
Function | 2. Single phase or three-phase AC output can be selected. | |||||||
Function | 3. It can simulate low voltage ride through (LVRT) test curve. | |||||||
Function | 4. It can synthesize fundamental wave and each harmonic wave to simulate power quality adaptability test. | |||||||
Function | 5. With step programming mode, each step can set the output voltage, frequency, operation time, etc., can set the cycle operation, and can set the number of cycles. | |||||||
Function | 6. AC output has a variety of programming modes, which can realize the gradual change and jump of output voltage and frequency. The starting voltage, frequency and ending voltage, frequency and time of gradual change can be set | |||||||
Function | 7. Phase setting range: 0-360 degrees; | |||||||
Function | 8. It can control the change rate of voltage and frequency. | |||||||
Function | 9. The output limits of voltage and current can be set | |||||||
Communication interface | RS485 (standard), RS232 (optional), Ethernet (optional) | |||||||
Temperature | 0~40℃ | |||||||
Humidity | 20~90%RH |
