Alimentation bidirectionnelle AC/DC XYH

Application du produit :

1. Moteur d'entraînement de véhicule électrique (contrôleur) ;

2. Système de transmission de véhicule électrique, intégration du système de groupe motopropulseur ;

3. Entraînement électrique du navire, essai du système d'entraînement électrique ;

4. Test du système moteur ;

5. Test du chargeur bidirectionnel de véhicule électrique ;

6. Test de charge et de décharge du bloc-batterie et du bloc-batterie ;

7. Test de charge et de décharge des condensateurs et des supercondensateurs ;

8. Test du système UPS EPS ;

9. Test du système de panneau CC ;

10. PC (onduleur de stockage d'énergie).

Caractéristiques du produit :

1. Transformateur d'isolement CA intégré + filtre LC CA / CC, isolation électrique d'entrée et de sortie ; le disjoncteur CA a une fonction de protection contre les courants de fuite pour prévenir efficacement les accidents de sécurité électrique ;

2. Module IGBT haute tension Infineon, conversion en deux étapes, circuit IGBT, alimentation à isolation de fréquence d'alimentation numérique pure ;

3. L'énergie peut être réinjectée dans le réseau électrique : elle assure simultanément l'alimentation et la charge. Outre les performances d'une alimentation CC haute puissance, elle assure la fonction de charge et de réinjection automatique d'énergie vers le réseau électrique. Elle présente des avantages remarquables en termes d'économie d'énergie, de réduction de la consommation et de respect de l'environnement.

4. Le côté DC DC adopte un circuit de déphasage de porteuse pour rendre le côté de sortie DC plus précis et moins d'ondulation ;

5. Il peut réaliser les caractéristiques d'une large plage de tension de sortie, d'une haute précision et d'une réponse dynamique rapide ;

6. Le principe de la rectification PWM + onduleur PWM est adopté et le facteur de puissance est ≥ 0,99 ; le THD et le courant harmonique injecté sont conformes à la norme nationale GB / T14549-93 ;

7. La sortie a des modes de tension constante, de limitation de courant à tension constante, de courant constant, de puissance constante et de résistance constante ;

8. Le condensateur de support CC adopte un condensateur à film haute tension, qui a des performances fiables et une longue durée de vie ;

9. Le côté sortie CC adopte un fusible CC haute tension, qui peut assurer efficacement la protection contre les courts-circuits ;

10. La partie de contrôle principale de l'alimentation adopte tout le circuit de contrôle numérique et la puce de contrôle principale est la puce DSP de ti ; Écran tactile ;

11. Caractéristiques dynamiques élevées ; 10 % ~ 90 % temps de réponse de la tension de sortie de charge soudaine ≤ 5 ms - 90 % ~ 90 % commutation ≤ 10 ms ;

Avec la fonction de simulation de batterie d'alimentation, la résistance interne de la batterie simulée peut être déterminée librement en fonction des conditions de fonctionnement de l'utilisateur.

Réaliser la fonction :

Principe et application du système

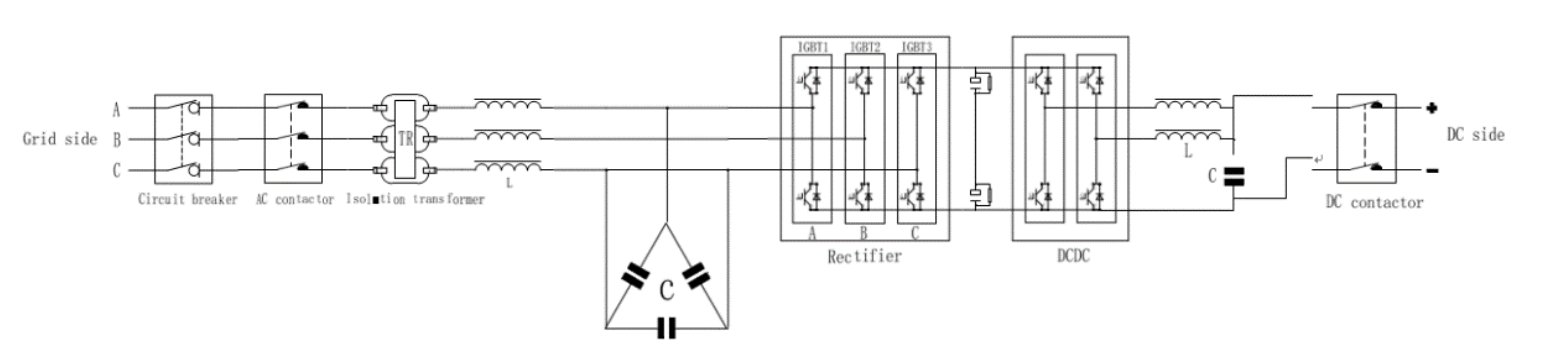

L'alimentation de la série XYH adopte une structure à deux étages : l'étage avant est un circuit redresseur/onduleur CA/CC bidirectionnel PWM, et l'étage arrière est un circuit déphaseur CC/CC bidirectionnel abaisseur-élévateur. Un transformateur de fréquence industrielle avec filtre spécial isole le réseau électrique. L'étage avant est un circuit triphasé en demi-pont fonctionnant sur quatre quadrants. Le facteur de puissance peut être supérieur à 0,99 et la tension du bus CC peut être stabilisée simultanément. Le bus est équipé de condensateurs à couches minces, offrant d'excellentes caractéristiques haute fréquence et une longue durée de vie. Une sortie décalée par décalage de porteuse IGBT est adoptée côté CC/CC, ce qui réduit l'ondulation de la tension de sortie, améliorant ainsi la fiabilité de l'alimentation et garantissant une qualité de sortie supérieure. La sortie adopte un filtre LC pour éliminer les composants haute fréquence et obtenir une tension de sortie CC stable.

Description de la fonction :

1. Alimentez le système moteur dans l'ensemble d'alimentation, assurez l'arrêt sûr de l'équipement et de l'ensemble du système pendant l'arrêt d'urgence du système dynamométrique pendant le test, et assurez la sécurité de la consommation d'énergie, et définissez le temps de changement pour la commande de contrôle.

2. Il est équipé d'une borne d'interface haute tension, qui peut facilement et rapidement connecter le boîtier d'interface CC haute tension du système moteur testé

3. Il dispose d'une interface de fonction séparée, qui comprend le mode général, le mode pas à pas et le pas de tension, une sortie programmable et peut définir les valeurs de protection de courant et de puissance.

4. L'énergie peut être réinjectée dans le réseau électrique, qui a non seulement les performances d'une alimentation CC haute puissance, mais peut également réaliser la fonction de réinjection automatique d'énergie vers la charge du réseau électrique dans la section pleine puissance, afin de garantir qu'il n'y a aucun impact sur le réseau électrique et aucun danger potentiel pour la sécurité en cas d'arrêt d'urgence.

5. Contrôle IGBT à pont complet, technologie de redressement synchrone SVPWM et technologie de déphasage à porteuses parallèles entrelacées, circuit bipolaire DCDC, flux d'énergie bidirectionnel, distorsion harmonique totale (THD) ≤ 4 %

6. Les ports réseau RS485 et CAN de l'interface de contrôle et de transmission de données de l'équipement externe sont disponibles au choix du client. Les caractéristiques de sortie sont contrôlables à distance, et le signal de retour d'alimentation CC bidirectionnelle de haute précision peut être intégré au système de surveillance du banc afin de réaliser une liaison de sécurité avec le système dynamométrique existant.

7. Avec la fonction de compensation de tension externe, l'équipement réserve une interface de compensation de tension externe

8. Protocole de communication logiciel ouvert pour faciliter le développement secondaire et l'intégration logicielle

Paramètre technique :

Fonction de base

Mode de fonctionnement de l'alimentation bidirectionnelle CA/CC

L'équipement dispose de cinq modes de fonctionnement : tension constante, limitation de courant à tension constante, courant constant, puissance constante et résistance constante. Les paramètres de fonctionnement (tension, courant et puissance) sont réglables, ainsi que les paramètres de protection de l'alimentation.

Fonction de sélection du mode de contrôle

L'équipement peut définir le mode de contrôle de l'équipement via l'interface de fonctionnement, y compris le contrôle local, le contrôle de communication, le contrôle analogique externe et le mode de contrôle par défaut

1. Fonction de contrôle local

L'écran tactile permet de régler les paramètres de fonctionnement, d'alimentation, de fonctionnement, d'arrêt et de réinitialisation des équipements de contrôle. Il permet également de visualiser divers paramètres de fonctionnement des équipements et d'autres enregistrements d'exploitation.

2. Fonction de contrôle de la communication

Les paramètres de fonctionnement de l'alimentation peuvent être définis via le logiciel de communication ou la commande de communication pour contrôler l'arrêt du fonctionnement de l'équipement, la réinitialisation des défauts et d'autres opérations de contrôle, et les paramètres de fonctionnement de l'équipement et les enregistrements de fonctionnement peuvent également être visualisés via l'écran tactile.

3. Contrôle analogique externe

Contrôlez le fonctionnement/l'arrêt, la réinitialisation des défauts, la régulation de la tension et du courant de l'équipement via l'interface analogique externe et surveillez la tension d'alimentation, le courant, l'état de fonctionnement et l'état de défaut.

4. Contrôle par défaut

Dans ce mode de contrôle, l'équipement d'alimentation peut être actionné via le panneau de commande, le contrôle de communication et le contrôle analogique externe.

Fonction d'arrêt d'urgence

L'équipement d'alimentation est doté d'une fonction d'arrêt d'urgence. En cas d'urgence, l'alimentation peut être coupée via le bouton d'arrêt d'urgence, l'interface de communication et l'interface de commande externe du panneau de commande.

Dispositif de protection

L'équipement d'alimentation dispose d'une protection d'entrée, d'une protection contre les surintensités de sortie, d'une protection contre les surtensions de sortie, d'une protection contre la surchauffe du dispositif d'alimentation, d'une protection contre les surintensités IGBT et d'OCP, OVP et opp programmables.

Fonction d'autodécharge

La borne de sortie de l'alimentation est dotée d'une fonction d'autodécharge. Après l'arrêt de la sortie, l'alimentation peut réduire la tension à la borne de sortie en dessous de la tension de sécurité en 30 secondes.

Fonctionnement normal.
