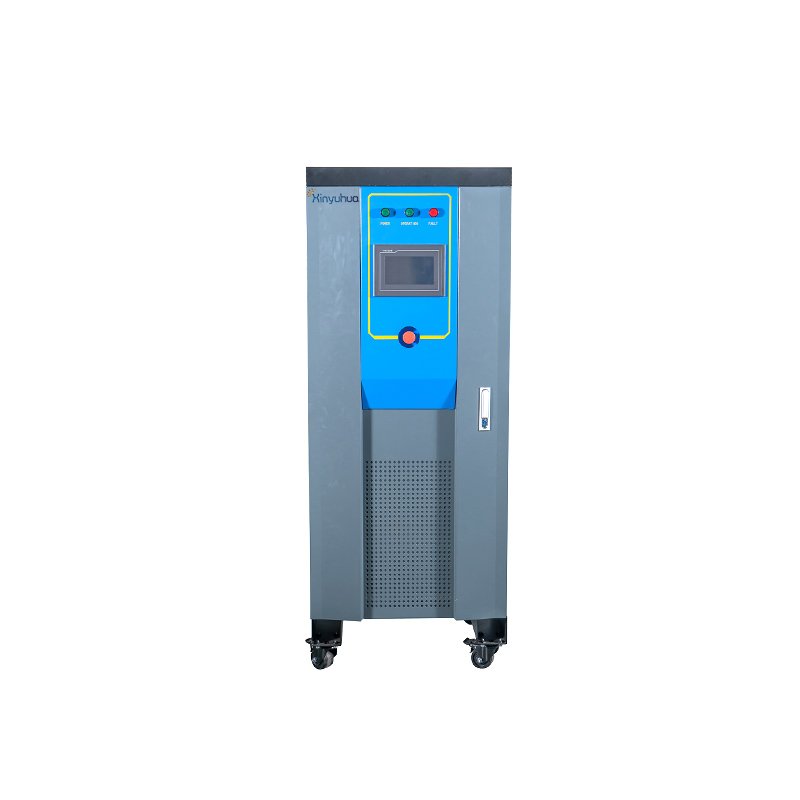

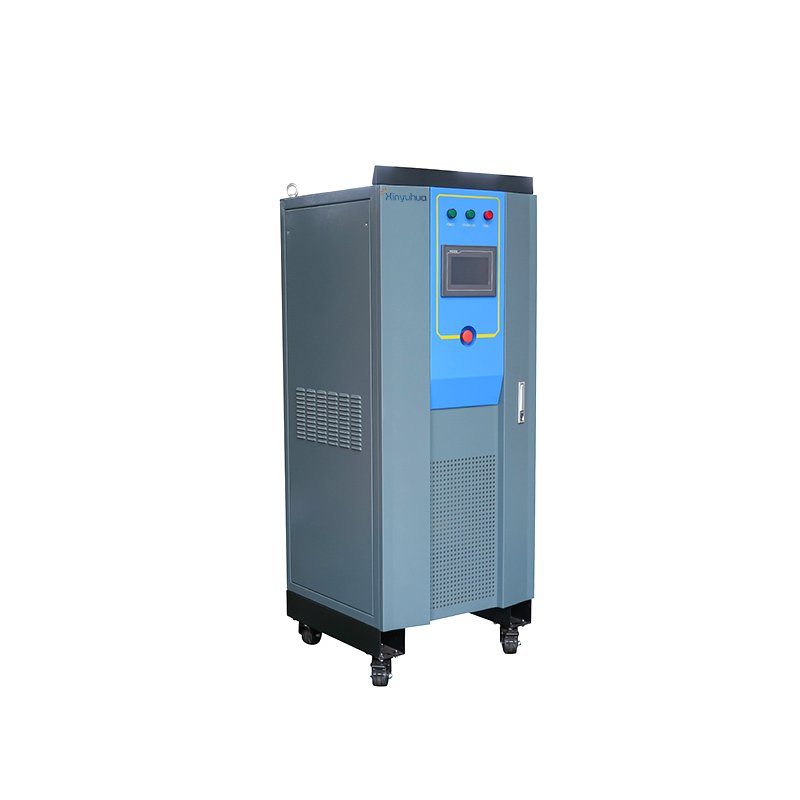

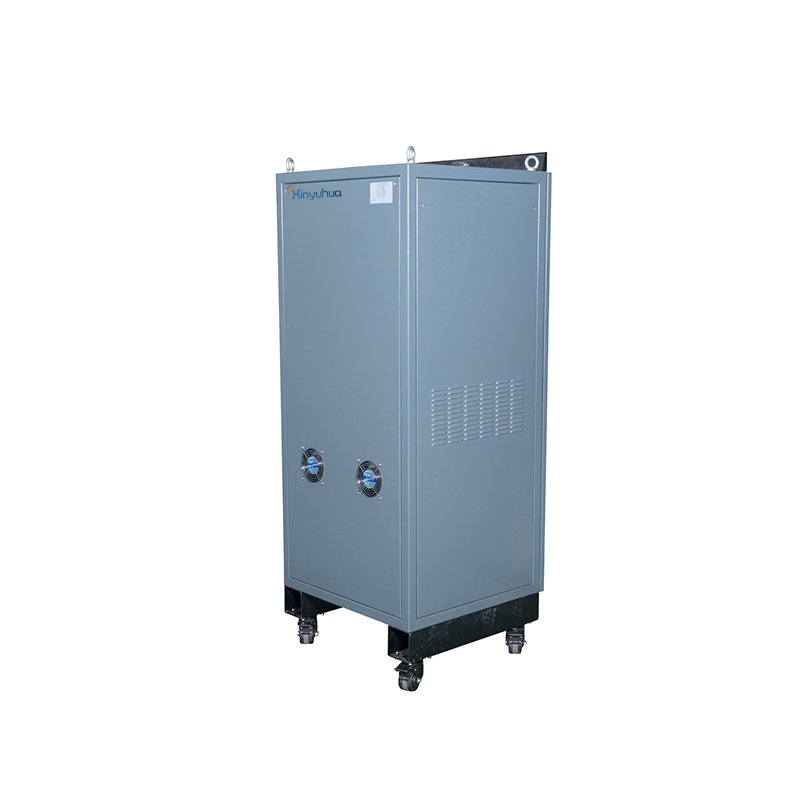

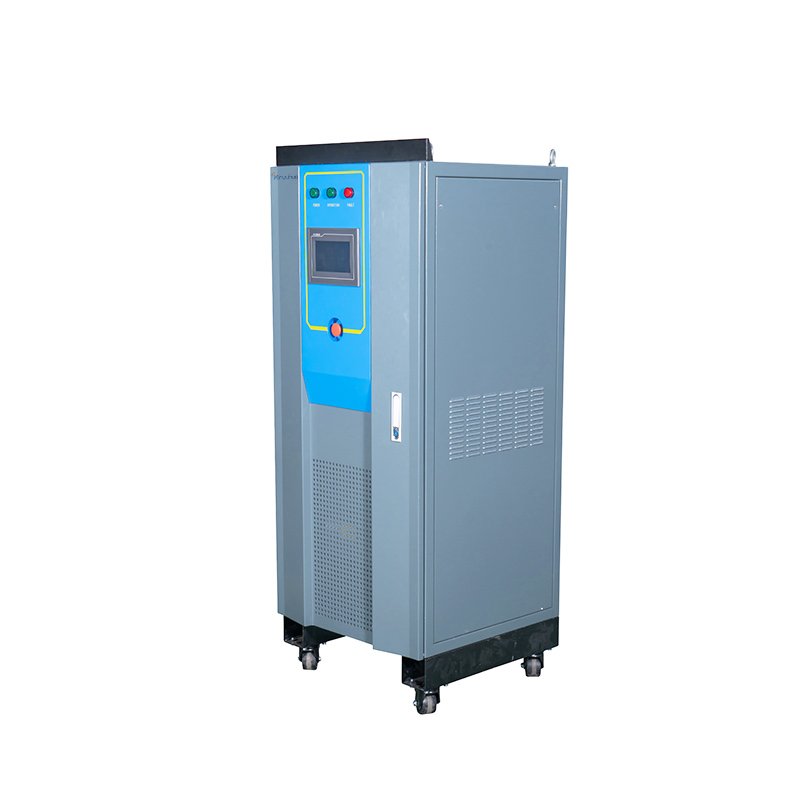

L'AFE adopte Infineon comme onduleur principal et un contrôle entièrement numérique. Il offre une précision de contrôle élevée, une réactivité élevée, une grande précision, une fiabilité élevée, des fonctions programmables et un fonctionnement bidirectionnel automatique.
L'unité de retour d'énergie a pour fonction de restituer au réseau électrique l'énergie régénératrice générée lors de la régulation de la vitesse du moteur, afin d'éviter les pertes d'énergie dues à la surchauffe de l'unité de freinage conventionnelle, et de réaliser ainsi des économies d'énergie considérables. Ce produit est principalement destiné aux tests de moteurs, à l'accès au bus CC de la plateforme d'essai et à l'alimentation de l'onduleur. Il dispose d'une fonction de conversion d'énergie bidirectionnelle.
L'altitude ne doit pas dépasser 2 000 m (au-delà de 2 000 m, un déclassement est nécessaire). Aucun fluide présentant un risque d'explosion, aucun gaz ou fluide conducteur corrodant le métal et endommageant l'isolation, aucune vapeur d'eau ni moisissures importantes ne sont autorisés.

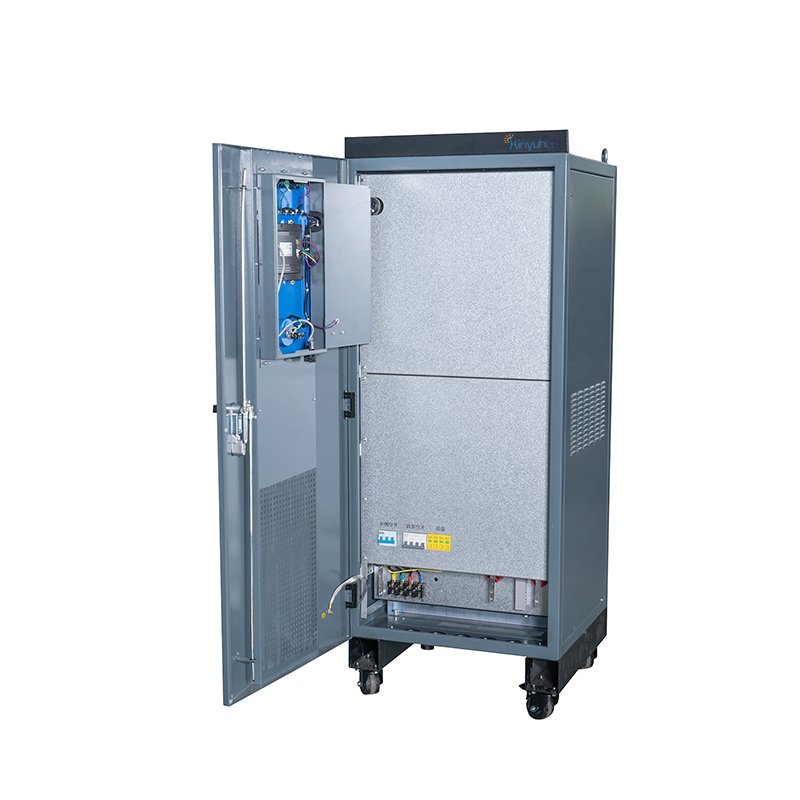

Interface de l'équipement :

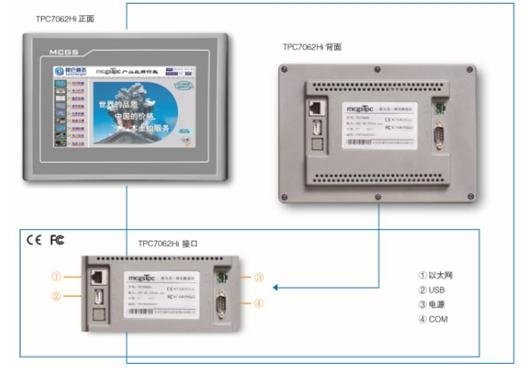

L'image schématique est la suivante :
Présentation de l'interface
L'interface de l'équipement dispose de trois interfaces : RS232 \rs485 \Ethernet ;
1. RS232 est responsable de la communication en temps réel avec la carte de contrôle de l'ordinateur inférieur pour l'acquisition de données ;
Personnalisation interne du protocole de communication ;
2. L'interface RS485 est connectée à un équipement distant pour le contrôle à distance, et l'adresse de l'équipement peut être définie ; Paramètre de communication : 9600, N, 8,1 ; Le protocole de communication est le protocole Modbus standard ;
3. L'interface Ethernet est connectée à un équipement distant pour le contrôle à distance et l'IP peut être définie ;

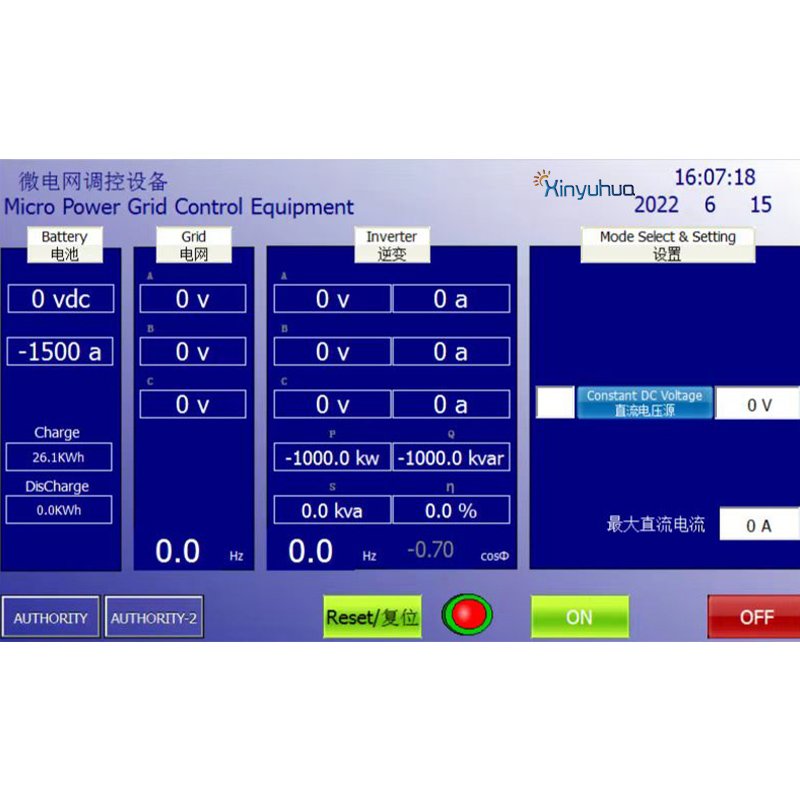

Description du contrôle du mode écran tactile
1. Mode serveur MODBUS bit écran tactile
2. à remplir correctement
Adresse IP locale 192.168.1.102
Numéro de port local 3000
Adresse IP distante 192.168.1.100
Numéro de port distant 3000
****************************************************************
Voici une explication détaillée de l'accord
****************************************************************
Liste de contrôle de communication PCS :
| ADD | Read / write type | Register contents | describe | Note |
| 0 | R | Grid A phase voltage | V， No decimal | |
| 1 | R | Grid A phase current | A， No decimal | |
| 2 | R | Grid B phase voltage | V， No decimal | |
| 3 | R | Grid B phase current | A， No decimal | |
| 4 | R | Grid C phase voltage | V， No decimal | |
| 5 | R | Grid C phase current | A， No decimal | |
| 6 | R | Grid frequency | Hz， With one decimal | |
| 7 | R | DC voltage | V， no signed no decimal | |
| 8 | R | DC current | A, No decimal | |
| 9 | R | Error code | See Appendix for codes | |
| 10 | R | Start stop sign | 1=start 0=stop | |
| 11 | R | Reserve | ||
| 12 | W | Start stop | 1=start 0=stop |

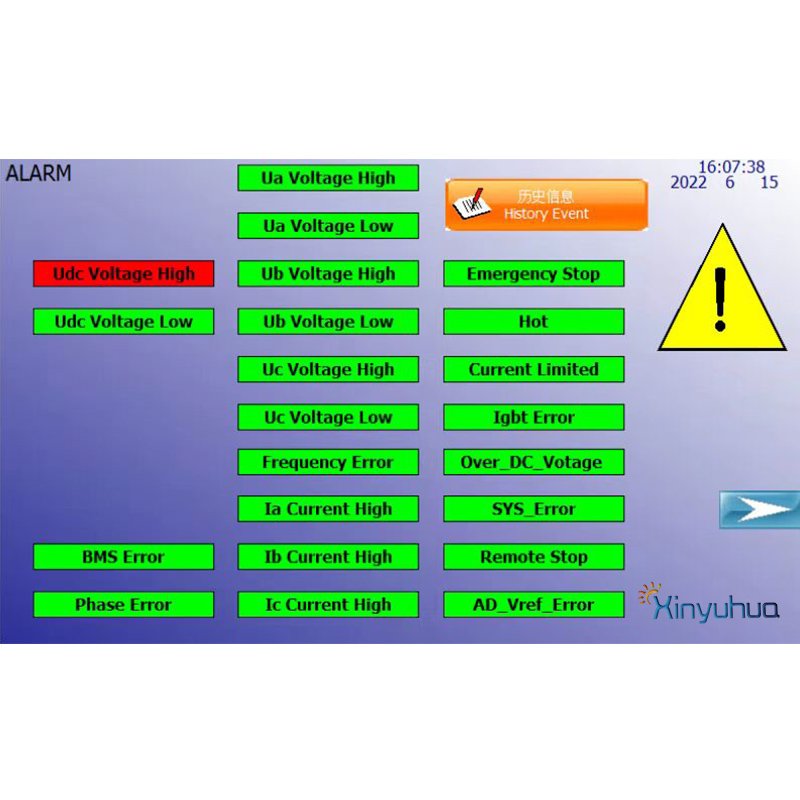

Description du code d'erreur :
| No. | Error code | Error definition | Note |
| 1 | 1 | DC overvoltage | |
| 2 | 2 | DC under voltage | |
| 3 | 3 | A Overvoltage | |
| 4 | 4 | A under voltage | |
| 5 | 5 | B Overvoltage | |
| 6 | 6 | B under voltage | |
| 7 | 7 | C Overvoltage | |
| 8 | 8 | C under voltage | |
| 9 | 9 | Frequency error | |
| 19 | 10 | A over current | |
| 11 | 11 | B over current | |
| 12 | 12 | C over current | |
| 13 | 13 | Emergency stop | |
| 14 | 14 | Over heat | |
| 15 | 15 | Current limiting protection | |
| 16 | 16 | ||
| 17 | 17 | IGBT protection | |
| 18 | 18 | DC overvoltage - hardware | |
| 19 | 19 | System error | |
| 20 | 20 | Remote stop | |
| 21 | 21 | Reference error | |
| 22 | 22 | Phase sequence error |
