Le convertisseur DCDC bidirectionnel est appliqué à la nouvelle énergie, qui fonctionne en coopération avec la batterie, la batterie, le bus DC, le contrôleur de moteur et le moteur pour réaliser diverses conditions de fonctionnement de la nouvelle énergie, la récupération d'énergie et prolonger la durée de vie de la batterie.

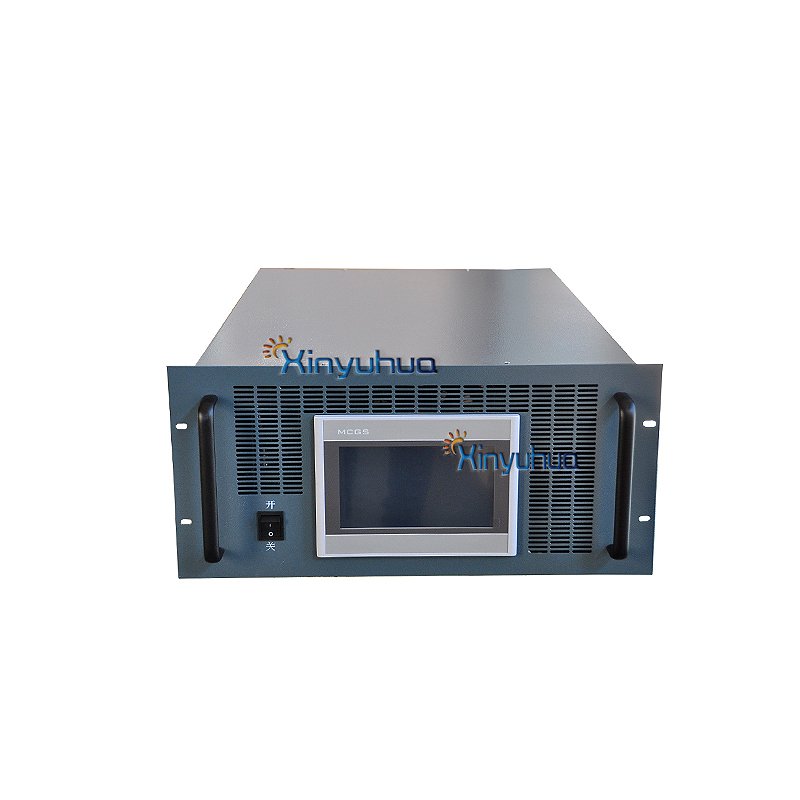

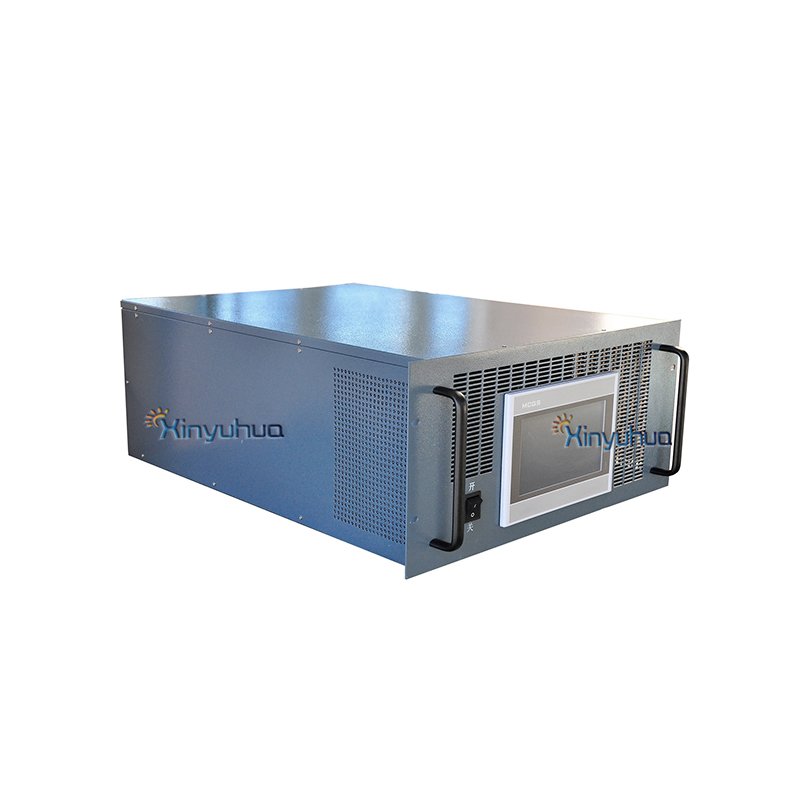

Convertisseur CC à CC :

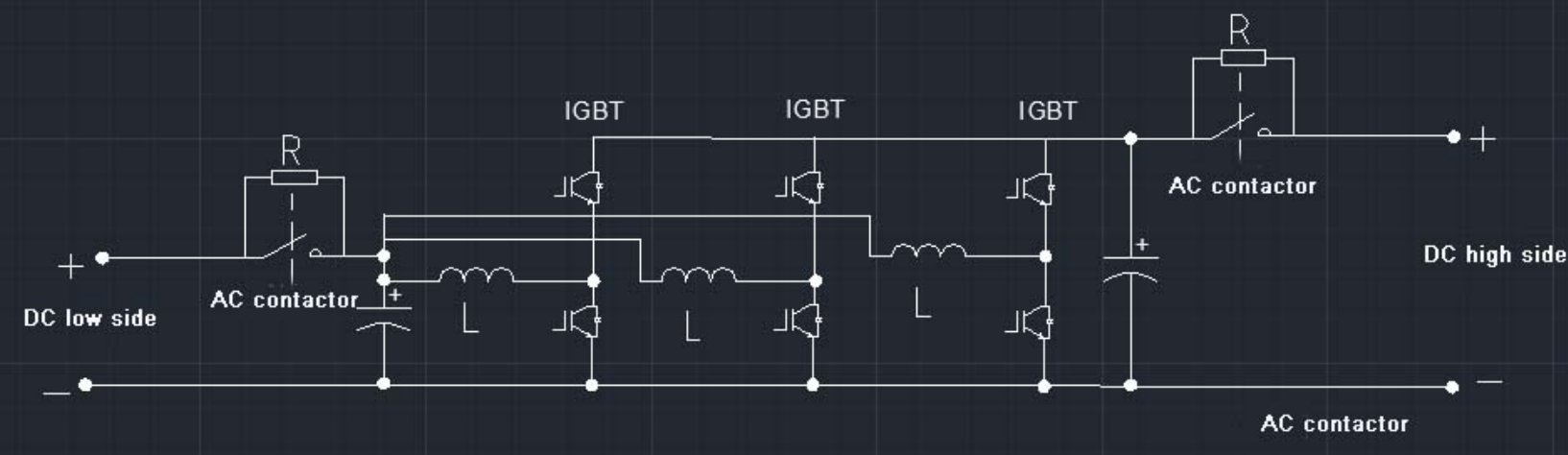

Principe de fonctionnement :
Le convertisseur DCDC bidirectionnel est appliqué à la nouvelle énergie, qui fonctionne en coopération avec la batterie, la batterie, le bus DC, le contrôleur de moteur et le moteur pour réaliser diverses conditions de fonctionnement de la nouvelle énergie, la récupération d'énergie et prolonger la durée de vie de la batterie.
Présentation de la fonction :
1. Réaliser le flux d'énergie bidirectionnel, c'est-à-dire qu'il peut charger du côté de la batterie vers le bus et charger la batterie du côté du bus
2. Il dispose de fonctions de protection entièrement automatiques telles que la surchauffe, la surtension, la surcharge et la surintensité
3. Les dispositifs d'alimentation importés d'origine doivent être sélectionnés
4. La puce de contrôle principale adopte un microcontrôleur industriel à micropuce et une conception de circuit entièrement numérique
5. Toutes les puces industrielles sont utilisées, qui peuvent fonctionner normalement dans un environnement froid, à haute température et humide.
6. Les modes de communication standard RS-232, RS-485, GPRS, Ethernet et autres peuvent être sélectionnés pour répondre au mieux aux besoins de différentes occasions
Paramètre technique :

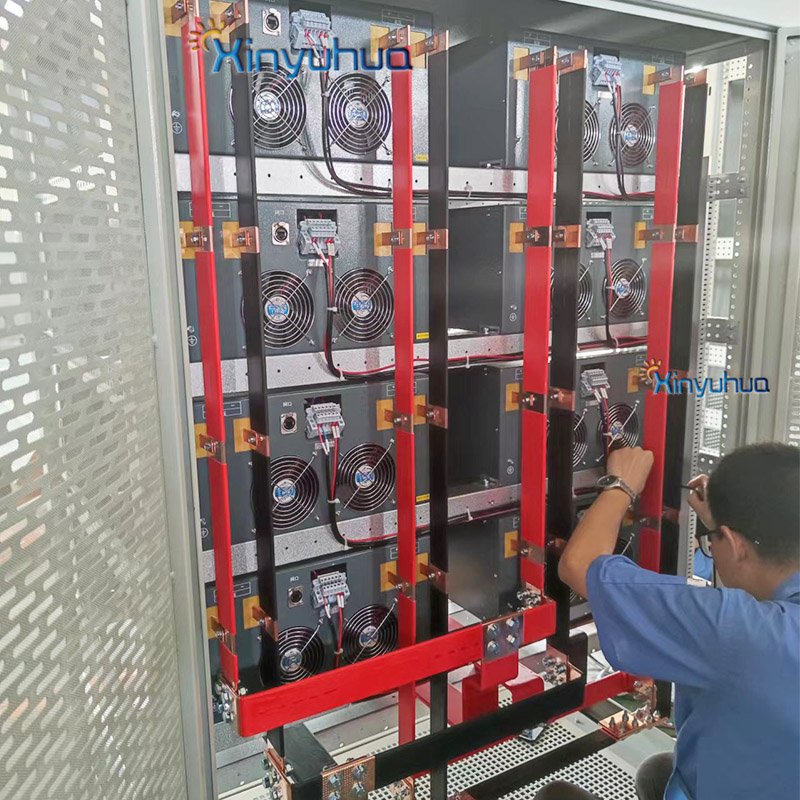

Model | 50K-1000kw DC-DC |
Operation mode | Continuous work |
Rated output power (KW) | 50-1000kw |
High voltage side parameters | |
Max.power( KW) | 50-1000kw |
DC voltage range | DC 50V-850V |
Current range | 0--±160A(3200A) |
Voltage stabilizing accuracy | <0.1%F.S. |
Current stabilizing accuracy | <0.1%F.S. |
DC voltage ripple | <0.3%F.S. |
Low voltage side parameters | |
Max.power( KW) | 50 |
DC voltage range | DC 0-800V |
Current range | 0--±200A(4000A) |
Voltage stabilizing accuracy | <0.1%F.S. |
Current stabilizing accuracy | <0.1%F.S. |
DC voltage ripple | <0.3%F.S. |
Parallel No. | 20units |
System | |
System power supply | 1. AC 220 V (required when the low voltage side voltage is lower than 180V) |
System power supply | 2. The low voltage side voltage is between 180v-750v |
Noise | 65dB |
Protect Class | IP21 |
Allowable ambient temperature | -20℃~+45℃ |
Cooling mode | Forced air cooling |
Allowable relative humidity | 0~95% ( non-condensing ) |
Max. allowable altitude | ≤2000m(derating over 2000m ) |
Emergency stop | Yes (via emergency stop button) |
Display and communication | |
Display | External touch screen |
Standard communication mode | Ethernet / RS232 (Modbus Protocol) |
Size / weight | |
Host size | W*L*H 482.6mm*600mm*222.2mm |
(Modbus TCPIP et Modbus RS485)

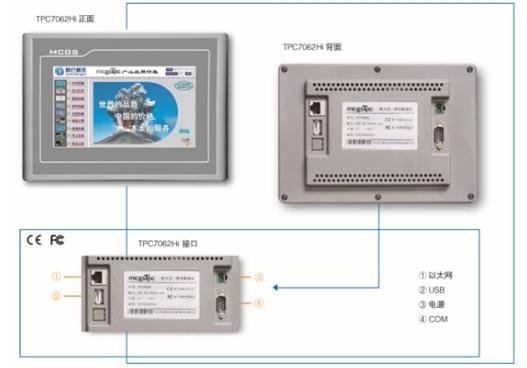

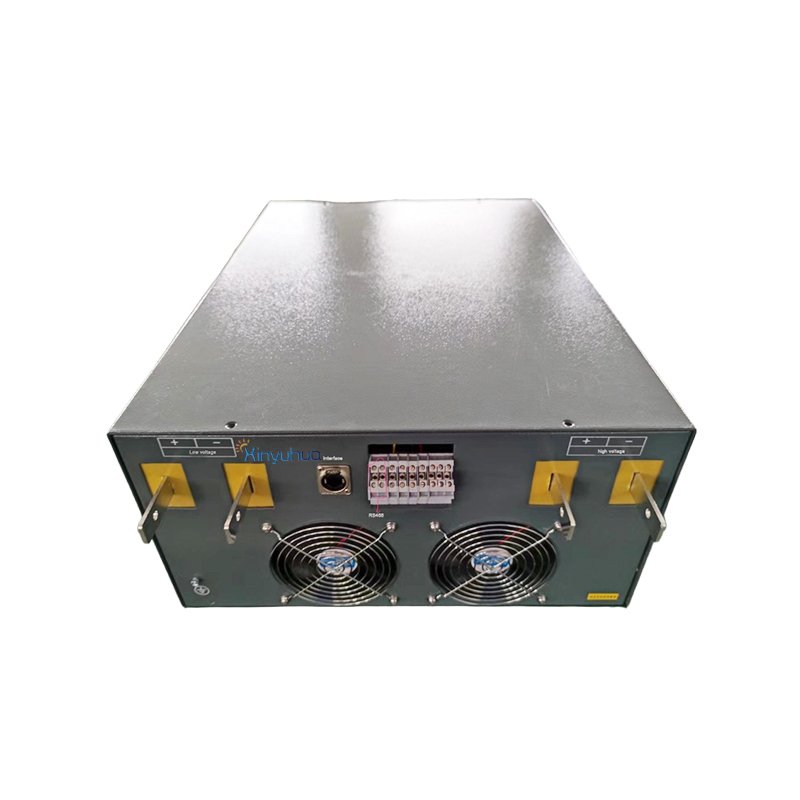

Interface de l'équipement
L'image schématique est la suivante
Présentation de l'interface
L'interface de l'équipement dispose de trois interfaces : RS232 \ RS485 \ Ethernet ;
1. RS232 est responsable de la communication en temps réel avec la carte de contrôle de l'ordinateur inférieur pour l'acquisition de données ;
2. Personnalisation interne du protocole de communication ;
3. L'interface RS485 est connectée à un équipement distant pour le contrôle à distance, et l'adresse de l'équipement peut être définie ; Paramètre de communication : 9600, N, 8,1 ; Le protocole de communication est le protocole Modbus standard ;
4. L'interface Ethernet est connectée à un équipement distant pour le contrôle à distance, et l'IP peut être définie ; le protocole de communication est le protocole modbustcpip standard ; l'adresse de l'appareil peut être définie3 、
5. Mode serveur MODBUS bit écran tactile
6. À remplir correctement
Adresse IP locale 192.168.1.102
Numéro de port local 3000
Adresse IP distante 192.168.1.100
Numéro de port distant 3000
Voici une explication détaillée de l'accord
No. | Variable name | R Read / write type | Register details | Register address (offset -1) | Variable units and decimal places |
1 | R | 16 bit unsigned binary | 1 | ||
2 | R | 16 bit unsigned binary | 2 | ||
3 | Ua | R | 16 bit unsigned binary | 3 | 1V |
4 | R | 16 bit unsigned binary | 4 | 1A | |
5 | Ub | R | 16 bit unsigned binary | 5 | 1V |
6 | R | 16 bit unsigned binary | 6 | 1A | |
7 | Uc | R | 16 bit unsigned binary | 7 | 1V |
8 | R | 16 bit unsigned binary | 8 | 1A | |
9 | R | 16 bit unsigned binary | 9 | 1V | |
10 | R | 16 bit unsigned binary | 10 | 1V | |
11 | R | 16 bit unsigned binary | 11 | 1V | |
12 | Freq2 | R | 16 bit unsigned binary | 12 | 0.1HZ |
13 | Udc bus | R | 16 bit unsigned binary | 13 | 1V |
14 | Udc_2 | R | 16 bit unsigned binary | 14 | 1V bias-32767 |
15 | Idc_1 | R | 16 bit unsigned binary | 15 | 1A bias-32767 |
16 | Udc_3 | R | 16 bit unsigned binary | 16 | 1V bias-32767 |
17 | R | 16 bit unsigned binary | 17 | ||
18 | R | 16 bit unsigned binary | 18 | ||
19 | R | 16 bit unsigned binary | 19 | 0.1KW | |
20 | R | 16 bit unsigned binary | 20 | ||
21 | R | 16 bit unsigned binary | 21 | 0=OFF 1=ON | |
22 | R | 16 bit unsigned binary | 22 | 3=Normal 2=DC power source | |
23 | R | 16 bit unsigned binary | 23 | Total charge 1*65535+ total charge 2 0.1kwh | |
24 | R | 16 bit unsigned binary | 24 | ||
25 | R | 16 bit unsigned binary | 25 | Total discharge 1*65535+ total discharge 2 0.1kwh | |
26 | R | 16 bit unsigned binary | 26 | ||
27 | ErrorFlag dc | R | 16 bit unsigned binary | 27 | |
28 | StartFlag dc | R | 16 bit unsigned binary | 28 | 0=OFF 1=ON |
29 | Mode Flag dc | R | 16 bit unsigned binary | 29 | |
30 | R | 16 bit unsigned binary | 30 | 2= constant voltage, constant current and constant power at low voltage side 6= constant voltage at high voltage side | |
31 | RW | 16 bit unsigned binary | 31 | ||
32 | RW | 16 bit unsigned binary | 32 | 1V | |
33 | RW | 16 bit unsigned binary | 33 | 1KW | |
34 | RW | 16 bit unsigned binary | 34 | 1KVAR | |
35 | RW | 16 bit unsigned binary | 35 | 3=Normal 2=DC power source | |
36 | RW | 16 bit unsigned binary | 36 | ||
37 | RW | 16 bit unsigned binary | 37 | ||
38 | RW | 16 bit unsigned binary | 38 | ||
39 | RW | 16 bit unsigned binary | 39 | ||
40 | RW | 16 bit unsigned binary | 40 | ||
41 | Start Stop dc | RW | 16 bit unsigned binary | 41 | |
42 | RW | 16 bit unsigned binary | 42 | 1V | |
43 | Udcset | RW | 16 bit unsigned binary | 43 | 1V bias-32767 |
44 | Idcset | RW | 16 bit unsigned binary | 44 | 1A |
45 | Pdcset | RW | 16 bit unsigned binary | 45 | 1KW |
46 | ModeFlagSetdc | RW | 16 bit unsigned binary | 46 | 2= constant voltage, constant current and constant power at low voltage side 6= constant voltage at high voltage side |
DC : Description du code d'erreur DC
Description du code d'erreur
1=DC overvoltage | Output overvoltage | |
2= DC short voltage | Input short voltage | |
10=over current | ||
14=over heat | ||
17= IGBT overcurrent | ||
19=system | ||
20=stop | ||
21= linkage |
