Solar Plus spécialisé pour les systèmes solaires sur réseau

Comment fonctionne le PV+ ?

Les systèmes solaires photovoltaïques doivent augmenter la tension fournie, généralement de 4 volts, pour pouvoir pousser l'énergie générée autour de votre propriété et, si elle n'est pas utilisée, la renvoyer sur le réseau national.

L'augmentation de la tension et les pertes dans les circuits de câblage peuvent entraîner l'arrêt prématuré des onduleurs en cas de surtension.

En surveillant la tension d'alimentation entrante, l'unité PV+ permet à l'onduleur PV de rester en circuit plus longtemps, évitant ainsi les arrêts dus à des surtensions intempestives et augmentant la production PV.

De plus, comme tous les appareils électriques fabriqués en Europe et au Royaume-Uni, les onduleurs solaires photovoltaïques sont conçus pour fonctionner à 230 V. Un fonctionnement à une tension plus proche de celle prévue permet d'éviter la surchauffe de l'appareil.

Pourquoi ai-je besoin d’un PV Plus ?

Selon un rapport récent réalisé par Western Power Distribution, plus de 50 % de nos foyers et entreprises sont alimentés à une tension supérieure à 243,8 V, et près de 7 % d'entre eux sont alimentés à une tension supérieure à 248,8 V !

Bien que cette tension soit largement inférieure à la tension d'alimentation autorisée de 207/253 V, elle peut entraîner une perte de production de votre système photovoltaïque, réduisant ainsi la précieuse énergie gratuite produite et potentiellement votre retour sur investissement.

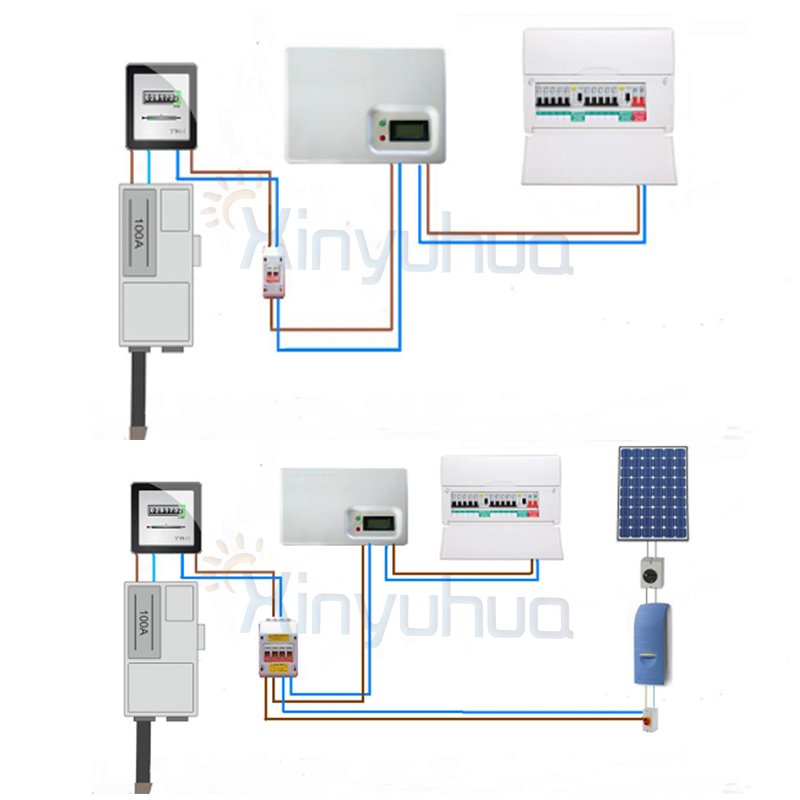

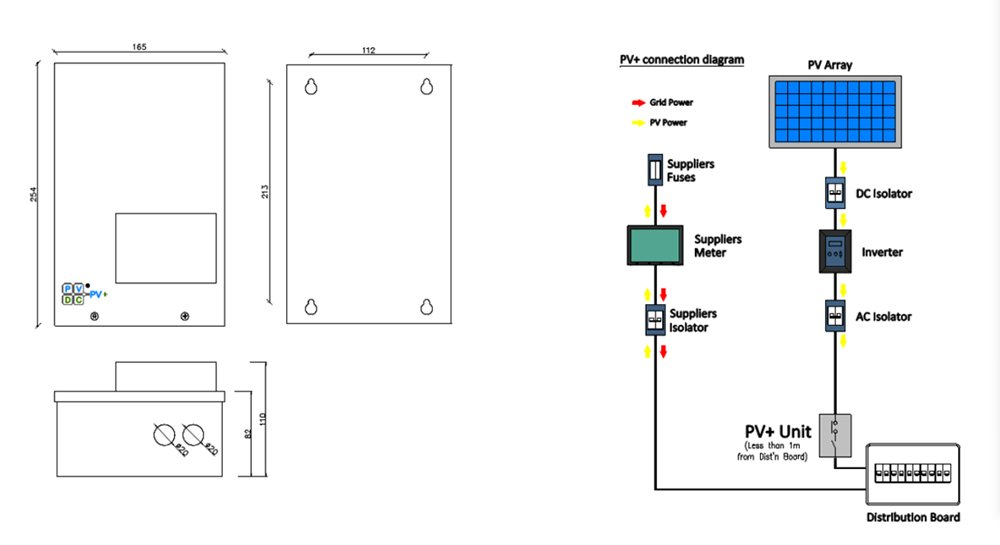

Introduction aux dimensions et à la connexion des fils PV+

Paramètres techniques PV+

Comment le PV+ aide-t-il ?

En surveillant la tension d'alimentation entrante, l'unité PV+ permet à l'onduleur solaire photovoltaïque de rester en circuit plus longtemps, évitant ainsi les coupures intempestives dues à des surtensions et prolongeant ainsi la durée de production. Résultat : un retour sur investissement plus rapide pour les systèmes existants comme pour les nouveaux.

De plus, comme la tension excessive est évacuée sous forme de chaleur dans les appareils électriques, le fait de faire fonctionner l'onduleur photovoltaïque plus près de sa tension de conception réduira les contraintes causées par la surchauffe et contribuera potentiellement à augmenter sa durée de vie.

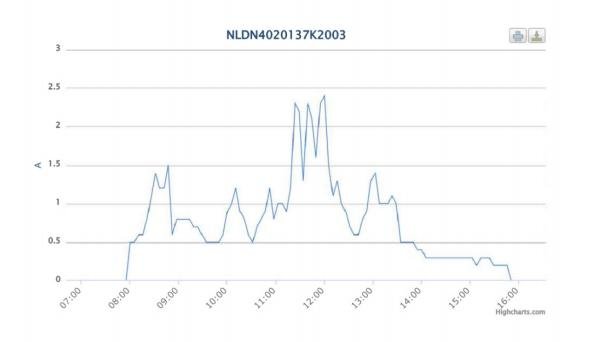

Le graphique ci-dessous montre l'onduleur Omnik 3kWp d'octobre 2013 montrant clairement une perte de production tout au long de la journée.

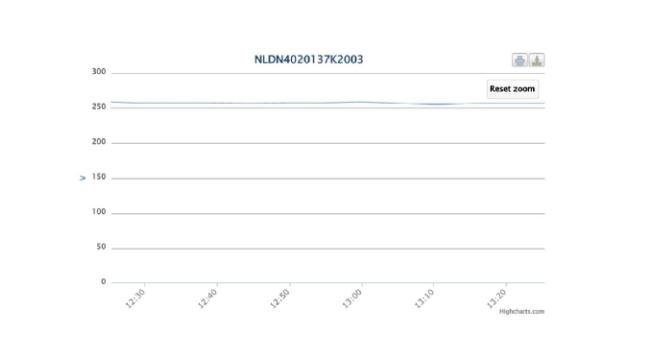

Le graphique ci-dessous montre que la tension de sortie de l'onduleur le jour même est constamment supérieure à 250 V

Le graphique ci-dessous illustre le même onduleur Omnik 3 kWc en octobre 2014, après l'installation de la technologie PV+. Il ne montre clairement aucun arrêt dû à une surtension ni perte de production.

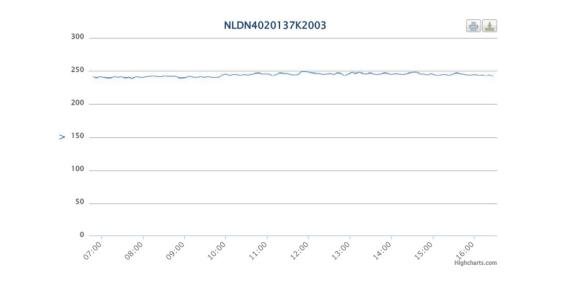

Le graphique ci-dessous montre que la tension de sortie de l'onduleur le jour même est systématiquement inférieure à 250 V

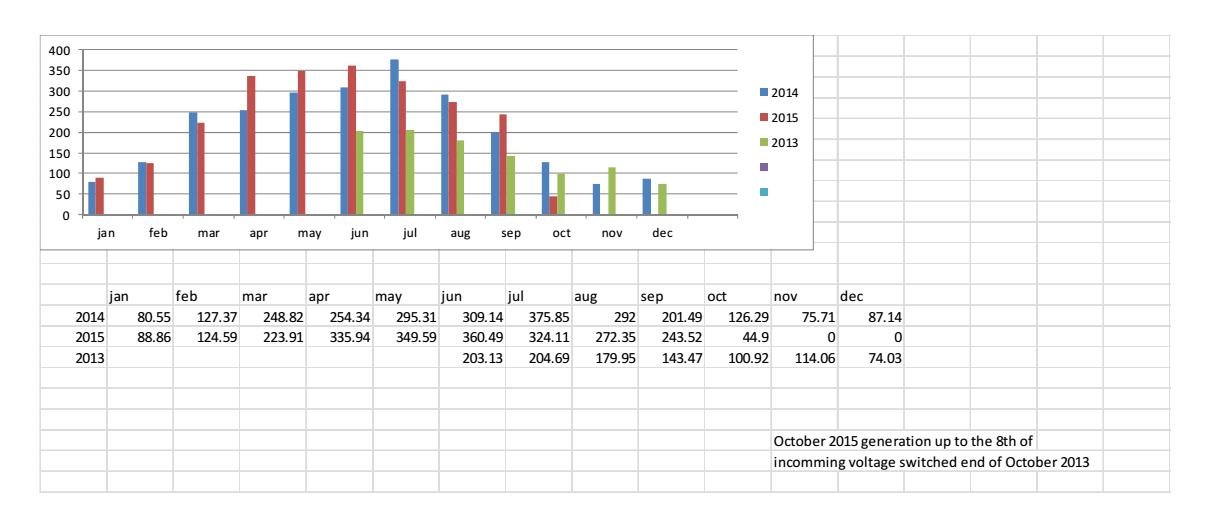

Le tableau ci-dessous montre la génération mois par mois.

Notez la différence de kW/h générés après l’installation de la technologie PV+.
