Contrôleur intégré d'onduleur solaire
Ce produit est des onduleurs à pompe solaire spécialement conçus. L'onduleur de pompe solaire transfère le courant continu solaire en courant alternatif pour faire fonctionner la pompe à eau. Avec suivi de puissance maximale (MPPT), sommeil léger et faible, réveil d'intensité lumineuse, protection contre le manque d'eau dans le puits, protection du réservoir plein d'eau, protection contre les sous-charges, commutation automatique photovoltaïque et du réseau, fonctionnement automatique sans surveillance et autres fonctions de contrôle et de protection .
Aperçu des produits

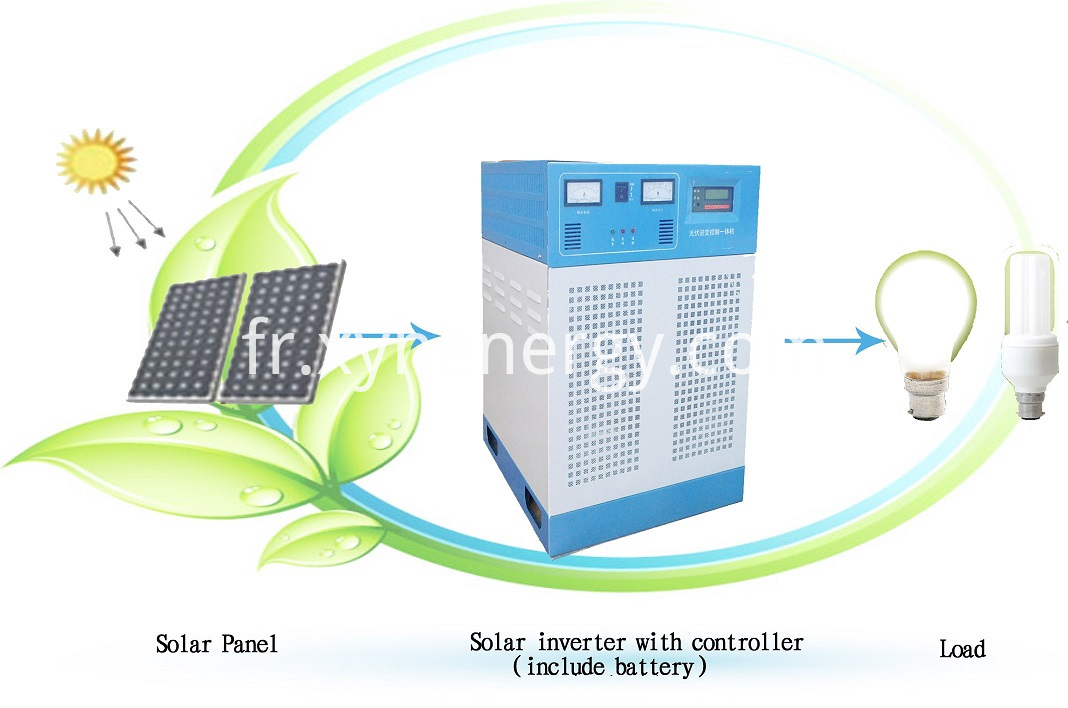

L'onduleur solaire avec contrôleur est une nouvelle génération de nouveau système de production d'énergie, il est destiné aux caractéristiques et aux exigences du nouveau système de production d'énergie. Le système utilise l'énergie générée par les panneaux solaires, charge la batterie via le contrôleur tandis que la batterie fournit de l'énergie électrique à l'onduleur, après que l'onduleur a fourni de l'énergie électrique pour la charge, l'énergie lumineuse utilise une efficacité plus élevée. La série BSC combine un onduleur et un contrôleur solaires en un seul, et une conception spéciale pour les zones pastorales, les îles, les villages et d'autres petites stations solaires peut être fournie avec une puissance nominale pour les appareils ménagers, les instruments, les compteurs, la télévision couleur, le récepteur satellite et l'équipement automobile. .
1. Équipé d'un contrôleur de charge solaire MPPT pour maximiser et réguler la puissance CC du panneau solaire pour charger la banque de batteries.
2. La conception sans transformateur fournit une conversion de puissance fiable dans une taille compacte et avec un rendement élevé.
3. Avec le boîtier en aluminium, le système d'interface intégré, il est léger et pratique, ce qui facilite l'installation. C'est l'onduleur idéal pour les petites installations photovoltaïques ou individuellement pour les petites maisons, à l'intérieur comme à l'extérieur.
Paramètre technique
|
Model
|
XSC24-500
|
XSC24-1000
|
XSC48-2000
|
XSC48-3000
|
|
Inverter
|
|
Rated power (W)
|
500
|
1000
|
2000
|
3000
|
|
Permitted AC input current(Vac)
|
220±15%
|
|
AC input rated current(A)
|
2.27
|
4.55
|
9.09
|
13.64
|
|
DC input rated voltage (Vdc)
|
24
|
48
|
|
DC voltage range (Vdc)
|
21.6~35
|
42~80
|
|
DC under-voltage
protection point (Vdc)
|
21.6
|
42
|
|
DC over-voltage
protection point (Vdc)
|
35
|
80
|
|
Output waveform
|
Sine wave
|
|
Output voltage accuracy
|
AC220V±3%
|
|
Output frequency accuracy
|
50Hz±0.2
|
|
Rated output current (A)
|
2.27
|
4.55
|
9.09
|
13.64
|
|
Output waveform
distortion rate(THD)
|
≤3%(Linear load)
|
|
Dynamic response (load0~100%)
|
5%,≤30ms
|
|
Power factor(PF)
|
0.8
|
|
Inverter efficiency
(80% resistive load)
|
>80%
|
>82%
|
|
Overload
|
120%,60s
|
|
Inverter protection
|
Battery under-voltage protection,
battery over-voltage protection, output overload protection, overheat
protection, lightning protection
|
|
Controller
|
|
Maximum open
circuit voltage (Vdc)
|
50
|
100
|
|
The maximum
charging current (A)
|
15
|
20
|
30
|
40
|
|
Battery under-voltage
protection point (Vdc)
|
21.6
|
42
|
|
Battery under-voltage
recovery point (Vdc)
|
24
|
48
|
|
Battery over-voltage
protection point (Vdc)
|
29
|
58
|
|
Battery over-voltage
recovery point (Vdc)
|
27
|
54
|
|
Rated efficiency
|
≥95%
|
|
Work environment
|
|
Using condition temperature
|
-25°C~+50°C
|
|
Humidity
|
<90% no condensing
|
|
Altitude
|
<5000m(when over 1000 meters according to GB/T3859.2
reduce the using amount)
|
|
Insulation strength
(input and output)
|
1500VAC,1minute
|
|
Noise (1meter)
|
≤40dB
|
|
Dimension(w*D*H)
|
400*420*500(Including battery box)
|
482*420*177mm
|
