Convertisseur de fréquence statique XINYUHUA

XINYUHUA est un fabricant mondial spécialisé dans la conception et la fabrication de convertisseurs de fréquence. Nos produits sont d'une grande fiabilité et bénéficient des technologies les plus avancées des secteurs aérospatial et militaire. Leur capacité maximale est de 10 000 kVA.

1. Contexte de développement

Parce que la fréquence de fonctionnement varie d'un endroit à l'autre, notre technologie de convertisseur de fréquence statique a été développée pour combler les lacunes des environnements industriels actuels, où les équipements présentent des tensions et des fréquences différentes. Elle offre une solution économique pour la conversion de puissance entre 60 Hz et 50 Hz. Les navires utilisent principalement une tension électrique de 440/690 Vca à 60 Hz, mais le réseau électrique public est de 400 Vca à 50 Hz, ce qui ne permet pas une utilisation directe. Par le passé, l'adoption du convertisseur de fréquence rotatif était due non seulement à la consommation de carburant, au bruit, mais aussi à la mauvaise qualité de l'électricité produite. Le convertisseur de fréquence statique 60 Hz, doté de la technologie avancée de conversion SPWM, permet non seulement de réduire les coûts de 30 % par rapport aux générateurs diesel, mais aussi de protéger l'environnement et de produire une électricité de haute qualité.

2. Présentation du produit

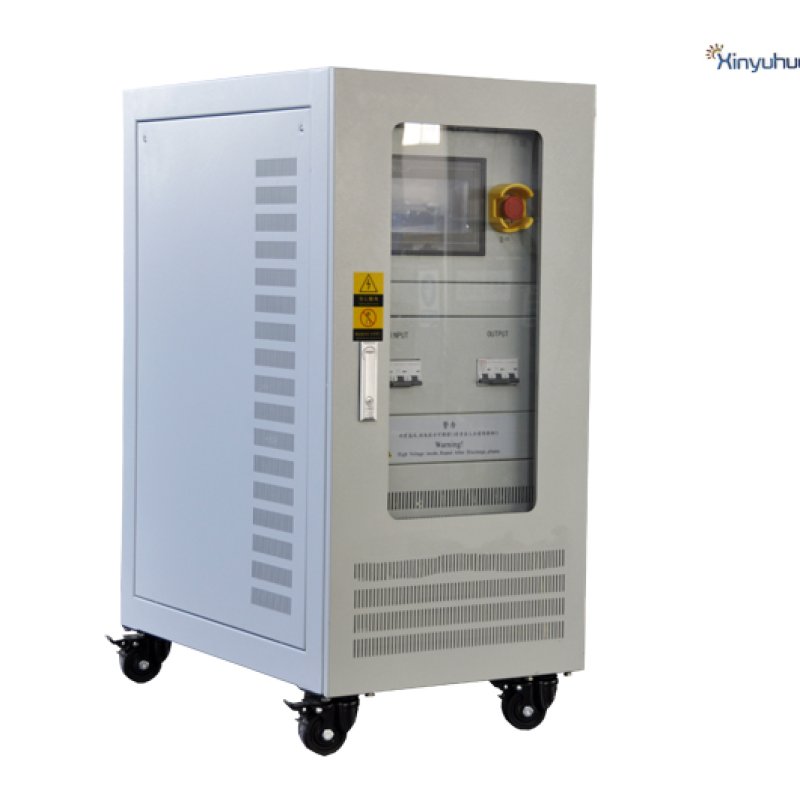

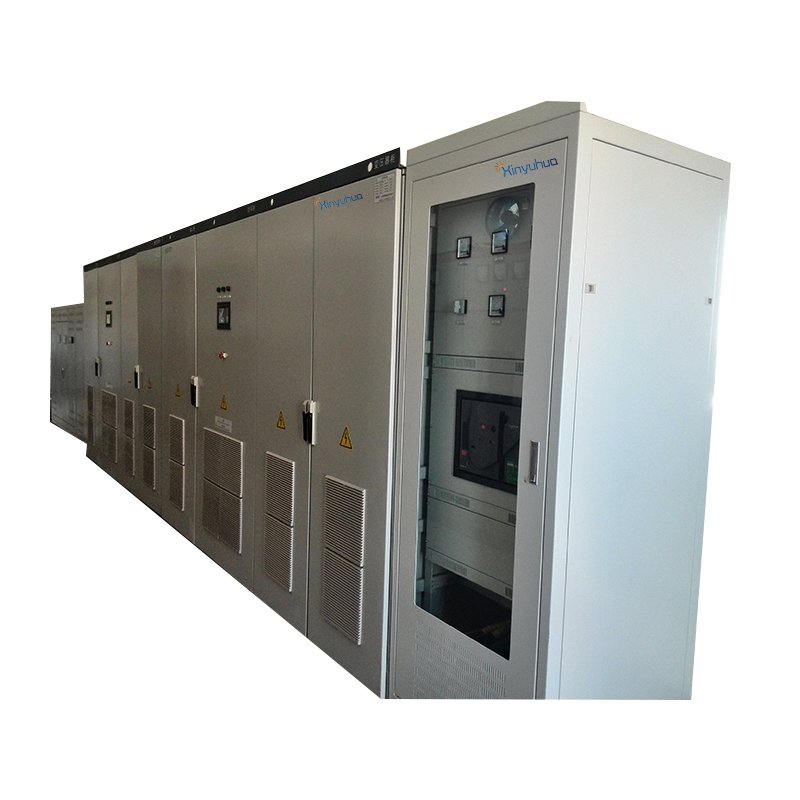

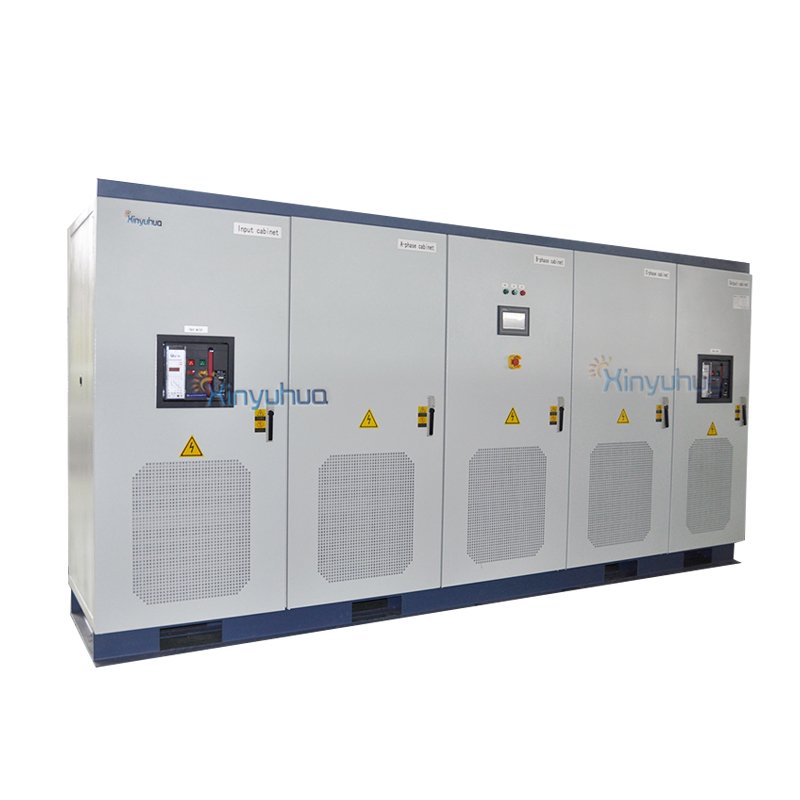

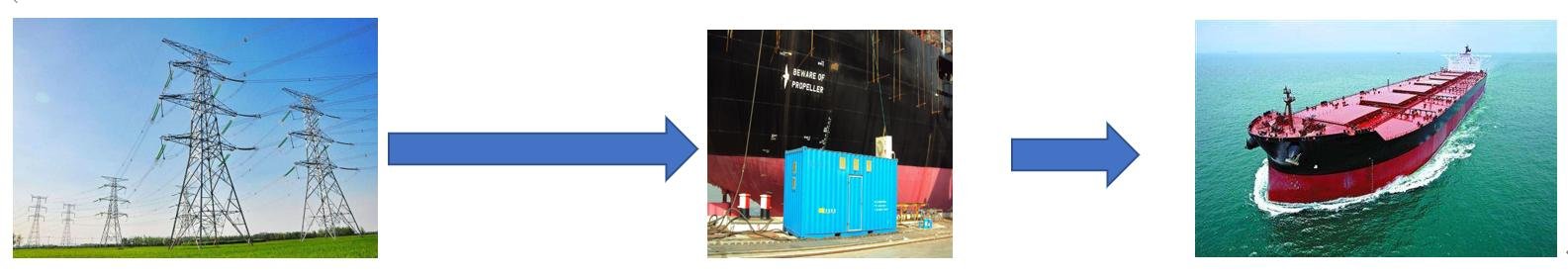

Le convertisseur de fréquence statique de la série XINYUHUA, doté de la technologie de conversion IGBT et d'un traitement numérique, transforme la tension triphasée 400 V/50 Hz en 440 V ~ 480 V/60 Hz. Il est largement utilisé dans les navires, la construction navale, les garages, les plateformes et les quais, où l'électricité industrielle 50 Hz est convertie en électricité 60 Hz de haute qualité.

Le convertisseur de fréquence statique de la série XINYUHUA adopte la technologie canadienne de conversion haute performance. Le circuit imprimé est traité par revêtement et le transformateur de sortie est traité par imprégnation sous vide et peinture de protection haute température, offrant un niveau d'isolation et une protection élevés. L'étanchéité à l'humidité et à la poussière est IP54. Le boîtier, traité par pulvérisation, offre un indice de protection IP22. Pour l'installation d'un climatiseur, un châssis entièrement fermé peut être utilisé, avec un indice de protection IP54, en totale conformité avec les normes de certification des produits marins de la Société de classification CCS.

Principales caractéristiques et flexibilité

Haute disponibilité du système grâce à la redondance avancée des modules d'alimentation

Capacité à fournir une immunité de sortie aux perturbations d'entrée (pour les creux de tension et les décalages de fréquence)

Le redresseur de facteur de puissance unitaire avec un THD de < 3 % fournit des harmoniques plus faibles

Adapté aux contraintes d'espace inflexibles

Coûts d'exploitation et de maintenance minimes

Protège les charges sensibles et coûteuses

Tension de sortie sinusoïdale propre

Facteur de puissance unitaire, onde sinusoïdale, conception de redresseur actif

Conception modulaire offrant une grande fiabilité et des temps de réparation courts

Connexion CA entièrement isolée à l'aide d'un transformateur de sortie

Large gamme de tensions disponibles, 50 Hz et 60 Hz

Conception à faible encombrement

Le serveur Web interne et le Mod-bus TCP permettent une surveillance à distance

Compensation de chute de tension du câble de sortie

Option de changement de générateur transparent (synchronisation)

Émulation de générateur et partage de charge

Applications typiques

Applications industrielles de 50 à 60 Hz ou de 60 à 50 Hz

Le convertisseur à quai permet d'éteindre les générateurs pendant le séjour au port pour économiser du carburant et éliminer la pollution

Remplacement des groupes électrogènes

En tant qu'alimentation électrique propre pour isoler un réseau instable d'une charge critique

3.Structure des modules du convertisseur de fréquence statique XINYUHUA :

Les modules convertisseurs de fréquence statiques XINYUHUA comprennent des transistors IGBT, des alimentations à découpage, un radiateur, un électrolyte, un condensateur, une carte de commande et une plaque de cuivre. Adoptant la technologie de convertisseur IGBT, ils offrent les avantages suivants : haute fiabilité, faible capacité, économie de matériaux, légèreté et maniabilité. L'intégration de l'alimentation du commutateur et du module M57962AL permet un gain de place et une puissance accrue. Le coût est réduit de 50 % par rapport aux produits similaires fabriqués ailleurs. La fiabilité du système est améliorée, et la structure est plus compacte, plus uniforme et élégante.

A. Haute fiabilité :

Les principaux composants sont des modules convertisseurs IGBT Infineon d'origine allemande, et la protection du variateur est assurée par Infineon. Un variateur parfait assure un fonctionnement fiable de l'ensemble du système.

B. Réponse dynamique rapide (technologie brevetée) :

Circuit de rétroaction à double boucle fermée : le courant de la boucle interne assure une forme d'onde de charge non linéaire sans distorsion ; la chute de tension de la boucle externe est inférieure à 1 % en cas de pression de charge soudaine. La vitesse de réaction est inférieure à 2 ms.

C. Bonne interface homme-ordinateur, haute précision de mesure :

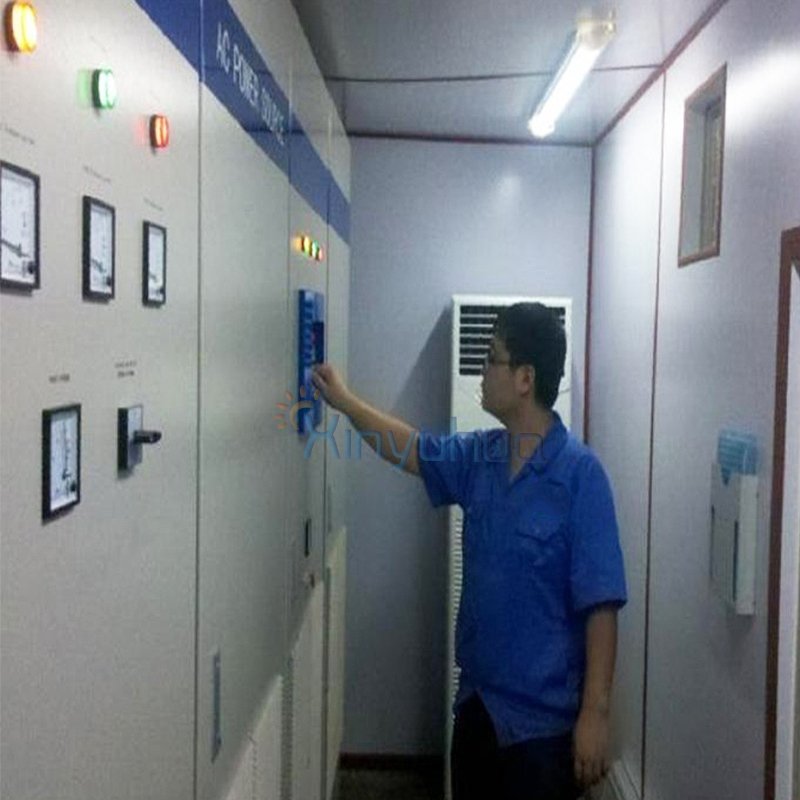

Affichage à quatre fenêtres pour la mesure de la tension, du courant, de la fréquence, de la puissance et du facteur de puissance. Nous utilisons des compteurs de fabricants renommés et une précision de 0,5.

D. Forte capacité de surcharge :

L'application de l'appareil d'alimentation est raisonnable. Il peut supporter un impact deux fois supérieur au courant nominal et ne provoque pas de chute de tension.

E.Excellente stabilité :

La stabilité de fréquence est ≤ 0,01 %, la fréquence de sortie est produite par des chocs d'oscillateur à quartz, elle est donc très stable et précise.

F.Contrôle entièrement numérique :

L'unité de contrôle centrale est un micro-ordinateur monopuce AVR. La puissance de calcul des commandes matérielles traditionnelles est remplacée par un logiciel, permettant un affichage rapide de l'état.

4.Convertisseur de fréquence statique utilisant la technologie de contrôle DSP avec intelligence et automatisation :

Un écran tactile LCD de 7 pouces peut surveiller et afficher l'état de fonctionnement du convertisseur de fréquence statique, les paramètres, l'électricité du générateur, le type d'erreur.

B. en utilisant le protocole de communication Modbus, correspondant au logiciel de surveillance PC, peut réaliser une surveillance à distance par ordinateur.

(peut surveiller à distance en temps réel le démarrage et l'arrêt du convertisseur, afficher l'état de fonctionnement du convertisseur de fréquence, les paramètres, l'électricité du générateur, le type d'erreur par ordinateur)

Modbus présente les caractéristiques suivantes :

(1) standard, ouvert, gratuit, les utilisateurs peuvent utiliser le protocole Modbus en toute sécurité, n'ont pas besoin de payer de frais de licence, ne violeront pas les droits de propriété intellectuelle.

(2) Le Modbus peut prendre en charge une variété d'interfaces électriques, telles que RS-232, RS-485, etc., et peut également être transmis dans une variété de supports, tels que la paire torsadée, la fibre, le sans fil.

(3) Le format de trame Modbus est simple, compact et facile à comprendre. Son utilisation est simple.

C. avec la technologie de contrôle DSP qui présente les avantages d'une vitesse de calcul rapide et d'une haute précision ; la puce DSP renforce la gestion de l'alimentation, réduisant ainsi la consommation d'énergie.

D. Grâce à la puce DSP intégrant un circuit périphérique, le contrôle est précis. Le circuit est entièrement numérique, offre une excellente protection anti-interférences, simplifie le débogage et la maintenance et réduit le taux de panne. Une simple mise à niveau de l'algorithme de contrôle logiciel permet d'améliorer rapidement les performances du produit.

E. Le microprocesseur du circuit imprimé est un dispositif programmable polyvalent qui accepte des données numériques en entrée, les traite selon les instructions stockées en mémoire et fournit les résultats en sortie. Il s'agit d'un exemple de  logique numérique séquentielle , car il dispose d'une mémoire interne. Le microprocesseur rend le convertisseur plus intelligent et plus automatisé.

Paramètres techniques :

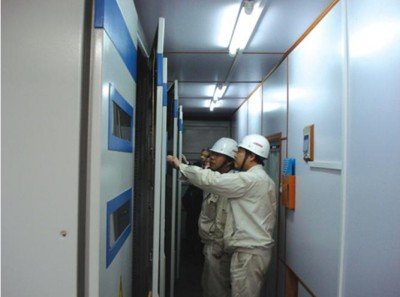

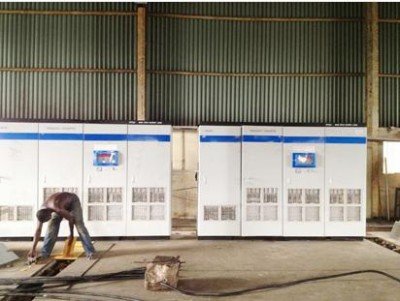

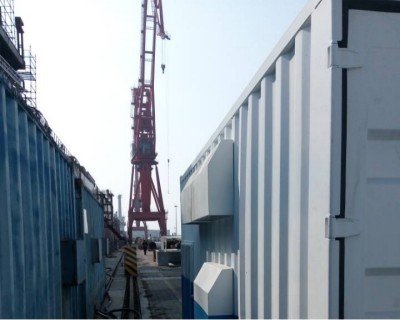

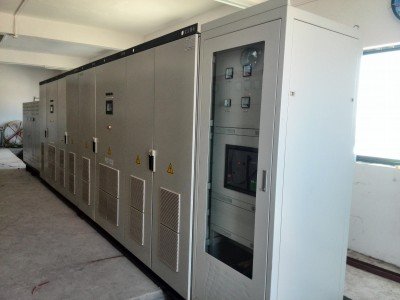

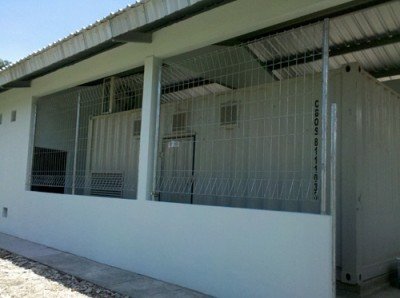

Site utilisateur :

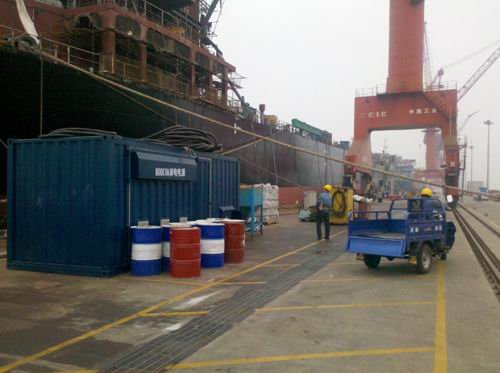

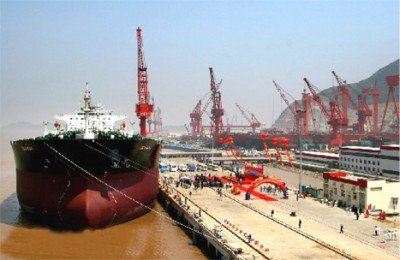

5000Kva SFC used in Zhonghang shipyard China	10000Kva SFC used in Zhonghai shipyard
8000Kva SFC used in Jiangsu Yangzixinfu shipyard	4800Kva SFC used in Jinhaiwan Zhoushan Zhejiang
1600Kva SFC used in a navy port of Nigeria	4000Kva SFC used in Indonesia' s navy port
