Éolienne hors réseau onduleur
Application système:
1, maison vivante et construction de maisons;
2. Immeuble de bureaux, usine et entrepôt
3. Centre commercial, lieu, stade et ainsi de suite
4. Centrale électrique, opération sur le terrain et une énorme construction d'ingénieur

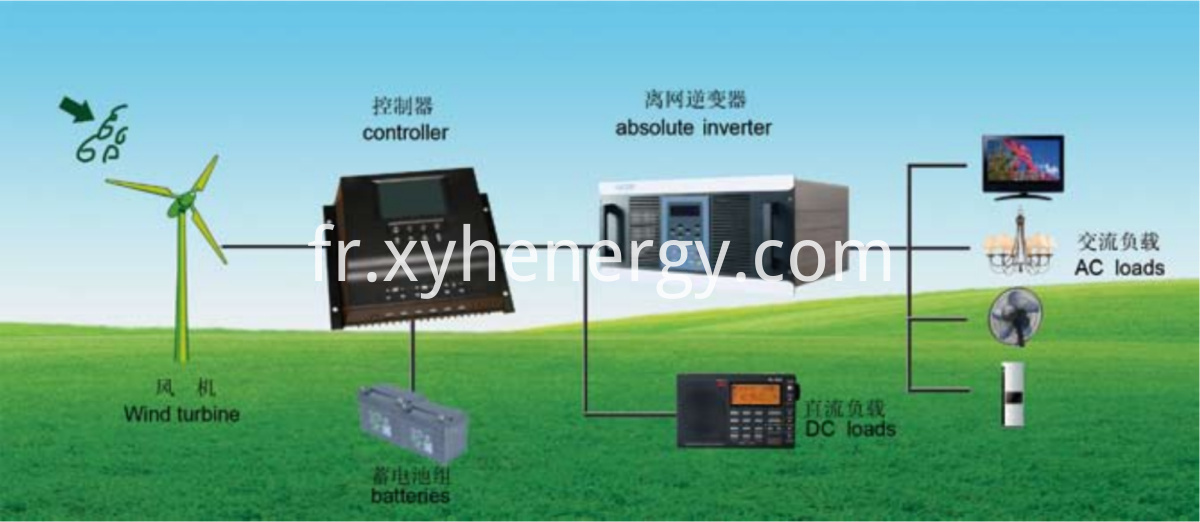

Le système d'énergie éolienne hors réseau comprend l'éolienne, le contrôleur, la batterie, l'onduleur éolien hors réseau et le système de distribution.Le vent génère de l'énergie CA via le générateur d'éolienne entraîné par le vent, puis converti en énergie CC. L'onduleur hors réseau de l'éolienne inversera la puissance CC pour qu'elle soit la bonne tension, la fréquence et la puissance CA à onde sinusoïdale pure à la charge locale. Lorsque la vitesse du vent est très élevée pour provoquer une tension continue élevée, le contrôleur démarre au-delà de la pleine énergie en déchargeant.
traits
1.Utilisation de l'IGBT de Mitsubishi ou de la société Infineon comme composants d'alimentation
2.Utilisation du microprocesseur de la société américaine ATEMEL comme contrôleur de figure
3. fonctions de protection et d'avertissement parfaites
4. cadre de circuit compact, max. Efficacité ≥94%
5. LCD anglais à grand écran, affichage parfait, convivial pour l'interface
Communication 6.RS232 / 485, interface de communication multiple peut être sélectionnée
7. Avec une large plage de tension d'entrée
Paramètre technique:
Model
|
XWA220-50KS
|
XWA220- 100KS
|
XWA480- 200KS
|
XWA480- 300KS
|
XWA480- 500KS
|
XWA480- 800KS
|
XWA480- 1000KS
|
DC input
|
Input rating voltage(Vdc)
|
220
|
480
|
Input rating current(A)
|
252.5
|
505
|
462
|
694
|
1157
|
1851
|
2314
|
Input DC voltage allowing range(Vdc)
|
187~300
|
420~800
|
AC output
|
Output rating capacity(KVA)
|
50
|
100
|
200
|
300
|
500
|
800
|
1000
|
Output rating voltage and frequency
|
AC380V/220 Vac, 50Hz(Three-phase
four-wire)
|
Output rating current(A)
|
75.6
|
151.5
|
303.9
|
455.8
|
759.7
|
1215.5
|
1519.4
|
Output voltage precision(V)
|
AC380V±3%
|
Output frequency precision(Hz)
|
50/60hz±0.05
|
Wave distortion(THD)
|
≤3%
|
Dynamic response
|
5%
|
Power factor(PF)
|
0.8
|
Overload ability
|
150%,10 seconds
|
Crest factor(CF)
|
3:1
|
Inverted efficiency
|
92%
|
Insulation strength
|
1500 Vac,1minute
|
Noise (1meter)
|
≤55dB
|
Using condition temperature
|
-25℃~+55℃
|
Humidity
|
0-95%,non-condensing
|
Altitude (m)
|
≤6000
|
Dimension(W*D*H)mm
|
800*600*2260
|
1000*800*2060
|
2000*800*2060
|
5400*600*2260
|
Weight (Kg)
|
600
|
1100
|
1500
|
1600
|
2000
|
3000
|
4500
|
Protection function
|
Input reversing protection,input
low-voltage protection,output over-load protection,output short-circuit
protection, over-heat protection
|
