Chauffe-eau solaire PV DC Power

Payment Type:
T/T
Incoterm:
FOB,CFR
Min. Order:
10 Bag/Bags
Delivery Time:
10 Days
Transportation:
Ocean
Share:
  • Description du produit
Overview
Product Attributes

ModèleGF

Supply Ability & Additional Informations

transportOcean

Type de paiementT/T

IncotermFOB,CFR

Délai de livraison10 jours

Chauffe-eau solaire PV DC Power

I. Utilisation:

Le chauffe-eau électrique convient au bain d'eau chaude et au lavage (non potable) dans les maisons, les entreprises, les industries de services et d'autres endroits.

II. Traits:

Fonctionnalité:
1) Le 1er chauffe-eau solaire PV DC au monde
2) Combinaison avec chauffe-eau électrique de la plus haute qualité + panneau solaire PV
3) DC72V + AC220V sametime
Le courant alternatif est juste une sauvegarde, même en hiver, presque pas besoin d'électricité
4) 2 grades supérieurs à la meilleure norme de chauffe-eau sur la consommation d'énergie et l'isolation du chauffage
chaque 24 heures de perte de température inférieure à 8 degrés!
5) 10 ans de garantie
6) Presque pas besoin de réseau électrique en hiver uniquement avec un panneau solaire 400w-600w pour différentes zones.
7) Données d'efficience: 2 niveaux mieux que la meilleure norme supérieure.
Coefficient de consommation d'énergie intrinsèque 24H seulement 0,46. Coefficient de consommation d'énergie intrinsèque Niveau 1 <= 0,6; Niveau 2 <= 0,7; Niveau 3 <= 0,8; Niveau 4 <= 0,9; Niveau 5 <= 1;
Le taux de sortie d'eau chaude atteint 94,8%; le niveau le plus élevé 1 ne dépasse que 70%. Le niveau 2 doit être supérieur à 60%.
La consommation électrique n'est que de la moitié du chauffe-eau électrique traditionnel si vous utilisez uniquement le réseau électrique.
plus besoin de s'inquiéter des fuites d'eau!
pas besoin de gaspiller des minutes d'eau froide avant l'eau chaude!
Température de l'eau constante pour plus de confort!
Installation facile / utilisation sûre!
Répondre à vos besoins de 100L, 125L, 150L, ​​200L, 300L


III Schéma du produit

diagram


Paramètre technique V





Specifications of solar water heater







Type

XYH-40L-D100L

XYH-50L-D125L

XYH-60L-D150L

XYH-80L-D200L

XYH-100L-D300L



(L)The tank capacity(L)

40

50

60

80

100



The tank material

304SUS

304SUS

304SUS

304SUS

304SUS



(L)Equivalent capacity L

100

125

150

200

300



(VDC)PV peak voltage

DC 72V

DC 72V

DC 72V

DC 72V

DC 72V



(VDC)PV open circuit voltage

84

84

84

84

84



  (W)PV peak power

200+200 w Or above

250+250 w Or above

275+275w Or above

300W*3

300w*4



Grid Power V

220

220

220

220

220



(Hz)Power frequency

50

50

50

50

50



Rated power consumption W/H

2500

2500

2500

2500

2500



(MPa)Nominal pressure

0.8

0.8

0.8

0.8

0.8



(ºC)Temperature range

30--85

30--85

30--85

30--85

30--85



(mm)The extermal diameter

410

410

410







(mm)Outer barrel length(mm)

760

820

900







(mm)Insulation thickness (mm)

55

55

55

55

55



(Kg/m³)Insulation density

34

34

34

34

34



Insulation material

Environmentally friendly polyurethane

Environmentally friendly polyurethane

Environmentally friendly polyurethane

Environmentally friendly polyurethane

Environmentally friendly polyurethane



  (Kg)Total weight(Kg)













24hε)Natural energy consumption coefficient (ε)

0.46

0.46

0.46

0.46

0.46



 Energy consumption  level

 Super grade 1

 Super grade 1

 Super grade 1

 Super grade 1

 Super grade 1



  (μ)Hot water output(μ)

94.8%Super grade 1

94.80%

94.80%

94.80%

94.80%



Energy consumption  level

Super grade 1

Super grade 1

Super grade 1

Super grade 1

Super grade 1



energy efficiency level of whole machine

Super grade 1

Super grade 1

Super grade 1

Super grade 1

Super grade 1



 (mm)Out packing size (mm)













  (Kg)Gloss(Kg)













model number D:means equivalent to.for example,XYH-40L-D100L means equal 100L water output.







solar panel rated voltage need to be 72V, open cercuit voltage need to be 84V,if not this one ,need to inform us before production

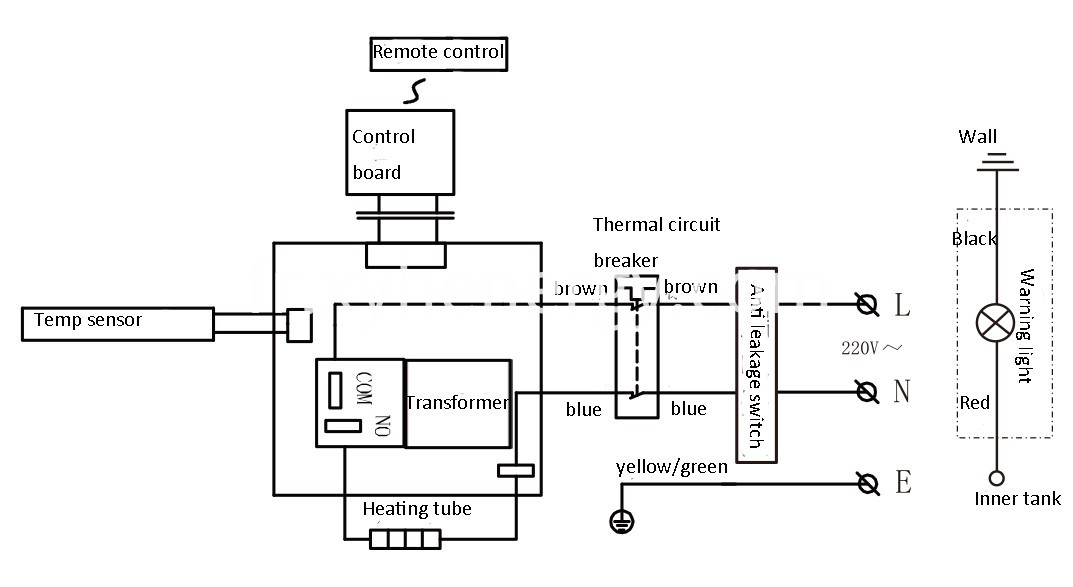

· VI schéma électrique

electrical schematic

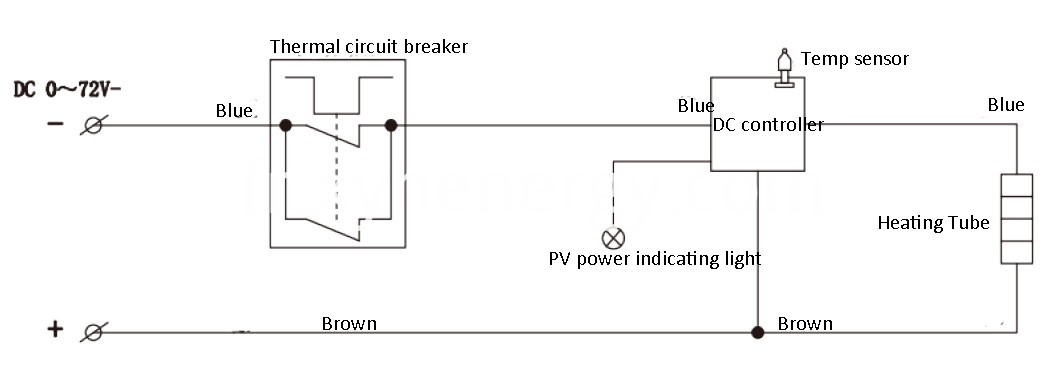

DC electrical schematic

VII la méthode d'installation

Cet appareil doit être installé par un installateur professionnel

1, préparation à l'installation

(1) Le personnel d'installation professionnel est équipé des outils d'installation et des instruments d'inspection qualifiés nécessaires.

(2) Vérifiez si le chauffe-eau électrique est en bon état et si les documents et accessoires aléatoires sont complets.


(3) Lisez attentivement ce « Manuel d'instructions » pour comprendre les fonctions, les méthodes d'utilisation, les exigences d'installation et les méthodes d'installation du chauffe-eau électrique à installer.

(4) Vérifiez l'alimentation électrique de l'utilisateur, vous devez utiliser une alimentation 220V - 50HZ, la connexion électrique du chauffe-eau électrique utilise généralement un circuit de dérivation dédié, sa capacité doit être supérieure à 1,5 fois la valeur de courant maximale de l'eau électrique chauffe-eau; la position de la prise doit être placée dans un endroit sûr pour éviter tout risque de choc électrique. Vérifiez les prises fixes séparées utilisées par le chauffe-eau électrique par inspection visuelle et utilisez un appareil de mesure spécial (compteur de phase, crayon de test, compteur de résistance de mise à la terre, etc.) pour assurer une installation correcte des fils sous tension et neutre et une mise à la terre fiable; vérifier en détail le compteur d'énergie électrique, les fils et la fixation séparée. Si la capacité de la prise répond aux exigences du chauffe-eau électrique; si la pression de l'eau du robinet est supérieure à 0,8 MPA, l'utilisateur doit installer un réducteur de pression sur le tuyau d'arrivée d'eau.

(5) Aider l'utilisateur à sélectionner l'emplacement d'installation du chauffe-eau électrique; éviter l'endroit où le gaz inflammable fuit ou l'environnement avec un gaz corrosif fort; éviter les endroits où la forte électricité et le fort champ magnétique agissent directement; éviter la lumière directe du soleil, la pluie, le vent Endroits soufflants; essayez d'éviter les vibrations; essayez de raccourcir la distance entre le chauffe-eau électrique et le point de prise d'eau, et réduisez la perte de chaleur du pipeline; il doit y avoir suffisamment de siphon de sol à proximité de l'installation pour éviter le drainage; pour l'entretien et le démontage futurs de la machine, etc., la position d'installation du chauffe-eau électrique doit réserver un certain espace; la capacité de charge de la surface de montage ne doit pas être inférieure à 4 fois la masse totale du chauffe-eau électrique après le remplissage de l'eau, sinon l'utilisateur doit installer le support sous le chauffe-eau électrique. Pour assurer la sécurité.

(6) Pour ceux qui ne répondent pas aux exigences d'installation du chauffe-eau électrique, le personnel d'installation professionnel doit clairement informer l'utilisateur et recommander une rectification. Si la rectification ne peut être corrigée, l'installation doit être refusée.
